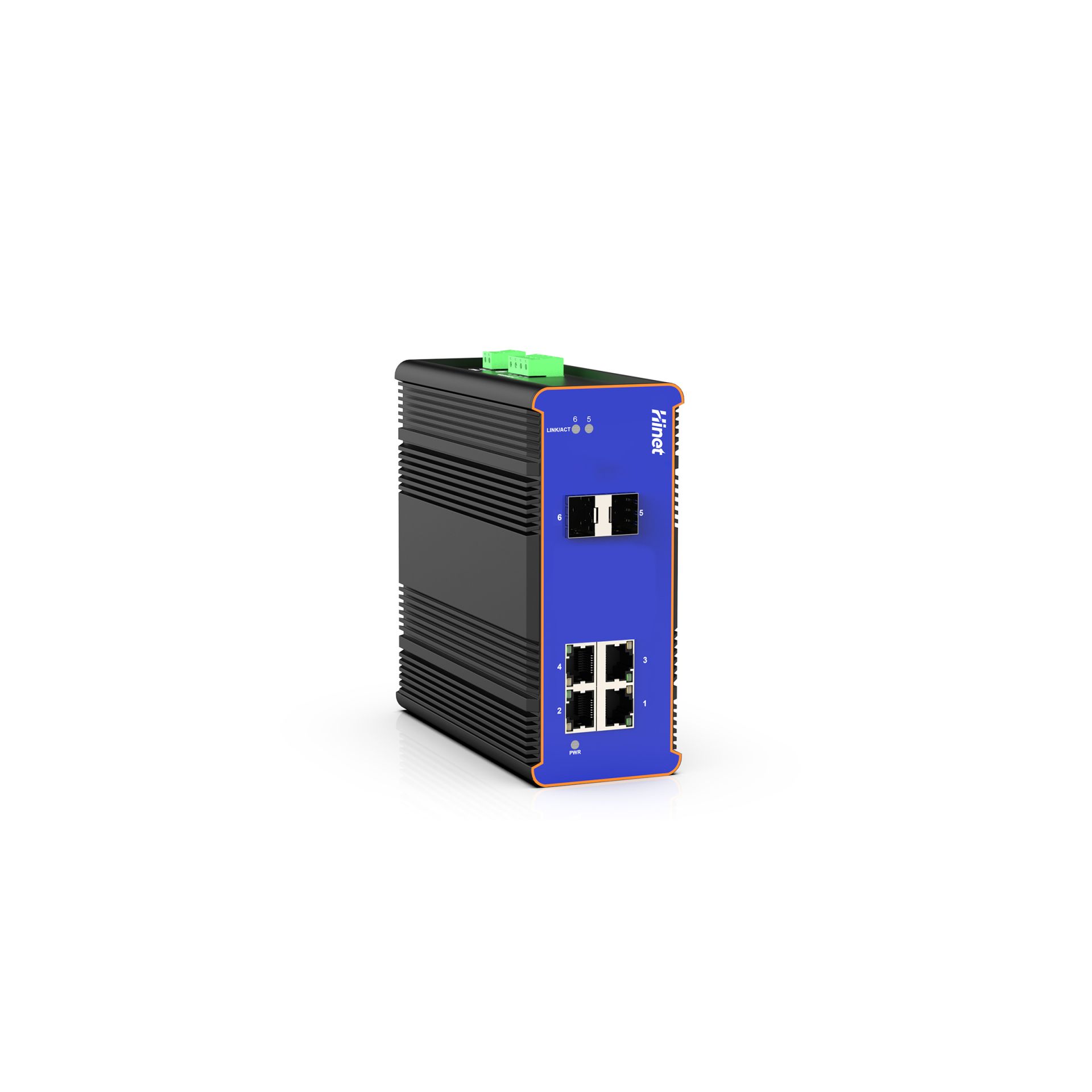

IDS1804F2交换机是深圳市海纳时代电子有限公司自主研发的新一代管理型工业级导轨式交换机。IDS1804F2是一款高性能 L2+ 管理型以太网交换机，具有4 x10/100/1000TX RJ45端口和 2 x10/100/1000M SFP端口，支持IEEE802.3/802.3u/802.3x，IEEE802.3ab , MDI/MDI-X自适应RJ45端口,IDS1804F2工业交换机提供冗余电源支持，提供宽范围的直流电源输入，在结构方面，IDS1804F2工业交换机充分考虑工业安装需求，使用DIN导轨或挂板安装。
IDS1804F2为网络聚合部署提供了 L2 线速和高级安全功能。 IDS1804F2在环网中可提供不到 20 毫秒的增强环恢复。为了获得更多的使用灵活性，IDS1804F2支持 -40~75℃ 的宽工作温度
符合IEEE802.3、IEEE 802.3u、IEEE 802.3ab
提供 4个10/100/1000TX RJ45 端口和 2个10/100/1000M SFP 端口
高背板带宽12Gbps
支持ICMPv6
支持IPv6邻居发现
支持MLD Snooping
支持IPv6 Telnet
支持标准IP/扩展IP/MAC IP/ARP ACL
支持多媒体应用的IGMP snooping
支持端口镜像和带宽控制
支持IEEE802.3x流控
支持基于端口的 VLAN / 802.1Q Tag VLAN
支持带 LACP 的 IEEE802.3ad 端口中继
支持生成树协议IEEE802.1d/802.1w/802.1s
支持IEEE 802.1p服务等级
支持IEEE 802.1x用户认证
支持广播风暴过滤
支持系统事件日志
支持命令行界面管理
Web / SNMP / SSH / Telnet (IPv6 ready) / Console管理
电源端口和数据端口的浪涌保护
宽电源输入：44~57VDC
宽工作温度：-40~75℃
IP40铝外壳
200,000 小时 MTBF（部件数量可靠性预测）
端口属性 | |
网络接口 | 4 x 10/100/1000M RJ45 端口 2x 10/100/1000M SFP 端口 |
管理接口 | RJ45 Console口 |
LED 指示灯 | 电源、端口速率、端口连接 |
产品性能 | |
背板带宽 | 12 Gbps |
转发能力 | 8.92 Mpps |
转发模式 | 存储和转发 |
数据包缓冲存储器 | 12Mbit |
用于CPU的RAM | 1 Gbit |
Flash储存 | 128 Mbit |
MAC地址表大小 | 16K |
巨型 帧 | 16K |
VLAN 数量 | 4K |
ACL表大小 | 512 |
端口优先级队列 | 8 |
物理性质 | |
尺寸 | 147x143x60mm |
重量 |
|
工作温度 | -40 to 75℃ |
储存温度 | -40 to 85℃ |
工作湿度 | 5 to 95% 无凝结 |
电压输入 | 44-57VDC |
最大功耗 | 15W |
EMC安全 | FCC, CE, RoHS |
可靠性 | MTBF200,000 |
端口配置 | |
启用和禁用 | 支持控制启用和禁用 |
自动协商 | 支持强制端口模式和速度 |
流量控制 | 支持IEEE802.3x全双工 支持半双工背压 |
风暴控制 | 支持广播、组播和DLF包速率限制 |
端口镜像 | 支持多对一镜像 |
速率限制 | 支持端口输入输出速率限制 |
链路聚合 | 支持手动链路聚合 支持LACP 最多 8 个聚合组，每个聚合组最多包含 8 个端口 |
聚合策略 | 源MAC/目标MAC/源目标MAC 源IP /目标IP/源目标IP |
端口保护 | 每个端口都可以配置成相互隔离的保护端口 |
MAC 配置 | |
MAC地址表管理 | 支持 |
传输模式 | 支持IVL传输模式 |
静态MAC地址 | 支持 |
MAC绑定 | 支持 |
MAC地址过滤器 | 支持 |
MAC数量限制 | 支持限制每个端口的MAC地址学习数量 |
VLAN 配置 | |
基于 802.1Q 的 VLAN | 支持 |
基于 MAC 的 VLAN | 支持 |
基于 IP 的 VLAN | 支持 |
基于协议的 VLAN | 支持 |
语音 VLAN | 支持 |
访客 VLAN | 支持 |
专用 VLAN | 支持 |
VLAN 映射 | 支持1:1映射 |
双 VLAN 标记 | 支持基本QinQ |
可靠性协议 | |
生成树 | 支持 STP/RSTP/MSTP |
BPDU 守卫 | 支持 |
BPDU 过滤器 | 支持 |
端口环路检测 | 支持 |
EAPS 协议 | 支持RFC3619 |
ERPS 协议 | 支持G.8032/Y.1344 |
LLDP 协议 | 支持 LLDP 和 LLDP-MED |
UDLD 协议 | 完全兼容CISCO的UDLD协议 |
主机路由 | |
静态ARP | 支持 |
静态路由 | 支持 |
组播功能 | |
静态组播 MAC 地址 | 支持 |
IGMP SNOOPING | 支持 |
MVR | 支持 |
GMRP | 支持 |
访问控制列表 (ACL) | |
基于标准 IP | 支持 |
基于扩展IP | 支持 |
基于 MAC IP | 支持 |
基于 MAC ARP | 支持 |
基于时间 | 支持 |
端口过滤 | 支持 |
服务质量 (QOS) | |
调度模式 | 支持 WRR, SP, WFQ |
基于端口的排序 | 支持 |
基于 802.1p 的排序 | 支持 |
基于DSCP(DiffServ)的排序 | 支持 |
基于 ACL 数据流的排序 | 支持 |
服务质量策略 | 支持数据包映射到对应的输出队列 支持修改数据包的 COS 和 DSCP 标志 支持数据流量限制 支持数据流统计 支持数据流镜像 |
安全 | |
行政安全 | 支持开始和结束TELNET、WEB和SNMP服务 支持 TELNET、WEB 和 SNMP 服务绑定标准 IP ACL 支持TELNET用户数控制 |
CPU 保护 | 交换机自我安全保护，禁止流量攻击 |
IP-MAC地址绑定 | 支持静态配置IP、MAC、端口绑定 |
AAA | 支持802.1x协议 支持RADIUS协议 支持RADIUS服务器认证授权和计费 支持基于 MAC 的 802.1X 认证。 支持 802.1x 访客 VLAN |
DHCP SNOOPING | 支持动态ARP绑定，防止ARP欺骗 支持动态IP、MAC端口绑定 支持固定端口连接DHCP服务器，防止私连DHCP服务器 |
防止 ARP 欺骗 | 支持手动配置基于MAC ARP的ACL规则防止ARP欺骗 支持DHCP SNOOPING功能，交换机动态绑定ARP和端口，当DHCP获取IP地址时，防止ARP欺骗 |
IPv6 | |
ICMPv6 | 支持 |
IPv6 邻居发现 | 支持 |
MLD 侦听 | 支持 |
IPv6 远程登录 | 支持 |
管理功能 | |
命令行管理 | 支持串口管理 支持TELNET管理 支持SSH管理 |
网页管理 | 支持 |
SNMP管理 | 支持SNMP协议 支持SNMP陷阱 支持标准和私有 MIB |
用户管理 | 支持多用户管理 |
显示CPU利用率 | 支持 |
显示RAM利用率 | 支持 |
TACACS+ | 支持TACACS+服务器远程用户名和密码认证 支持PAP和CHAP密码加密 支持TACACS+服务器命令授权 |
日志管理 | 支持 |
监控 | 支持RMON 1,2,3,9组 |
集群管理 | 支持邻居发现协议 支持拓扑发现协议 支持手动和自动加入集群组 支持集群统一管理 |
运维管理 | 支持 802.3ah 支持802.1ag |
配置下载/上传 | 支持 |
调试工具 | |
PIN | 支持 |
追踪路线 | 支持 |
TELNET 客户端 | 支持 |
包装清单 | |
PoE交换机 | 1台 |
使用手册 | 1本 |
使用光盘 | 1个 |
串口线 | 1根 |
交换机型号 | |
IDS1804F2-4P | 8个千兆电口+4个千兆SFP光口导轨式网管型工业级PoE交换机 |
SFP 模块选型 | |
GSFP-RJ45 | 1000M SFP模块，RJ45端口 |
GSFP-M-LC-R5 | 1000M SFP 模块，多模，500M，850nm，LC |
GSFP-S-LC-20 | 1000M SFP模块，单模，20km，1310nm，LC |
GSFP-S-LC-40 | 1000M SFP模块，单模，20km，1310nm，LC |
GSFP-S-LC-80 | 1000M SFP模块，单模，80km，1550nm，LC |
