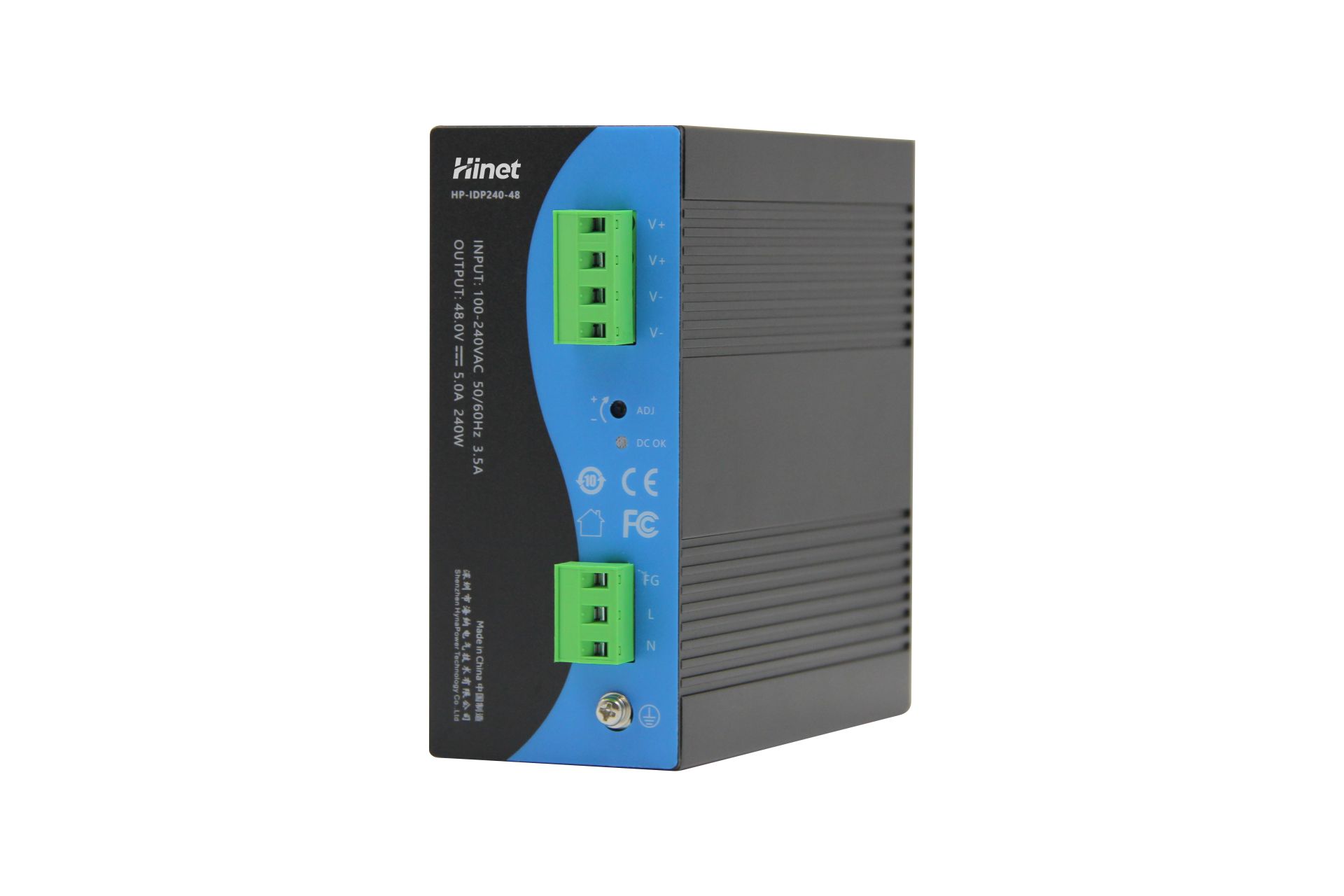

HP-IPD240系列工业导轨式电源是深圳市海纳电气技术有限公司自主研发的一款薄型工业级240W电源，该产品适合安装在TS-35/或者TS-35/15的轨道上，整机宽度60mm，整个系列设计为90Vac至260Vac全电压范围交流输入，支持24V, 48V直流输出，并符合EN61000-3-2标准。
IDP240采用全铝合金外壳设计，提高整机散热效果，效率高达93%以上，在空气循环条件下，整个系列能够工作在-40℃到+70℃的环境温度中,适用于工业领域的供电解决方案。
宽电源输入：90〜260VAC
输出电压： 24V, 48V(可选）
最大输出功率：240
全球电压范围输入
具有短路/过载，过电压/过温度保护功能
高可靠性，高效率, 满足六级能效 Ⅵ
采用自然风冷
100%的产品满载老化测试
符合UL508(工业控制设备)认证标准
N61000-6-2(EN50082-2)工业抗扰度，内置主动PFC
交流输入防雷设计 6KVA
宽工作温度：-40〜70℃ （请参考“减额曲线”）
IP30铝壳
MTBF100,000小时
EMI：FCC Part 15. CISPR(EN55032) class A
EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2
质保：2年
一、 电气规格
2-1 输入特性
序号 No. | 项目 Item | 规格要求Specification | 备注 Remark | |
1 | 输入电压范围 Input Voltage Range | 90-264Vac | ||
2 | 输入频率范围 Input Frequency (Hz) | 47Hz～63Hz | ||
3 | 输入电流 Input Current | <3.5A/110Vac <2.0A/220Vac | ||
4 | 冲击电流 Inrush Current | 20A/115Vac 35A/220Vac | 冷态条件 | |
5 | 效率 Efficiency (%) | ≥93% /230Vac | 满载 | |
6 | 功率因数 Power Factor | 0.99/100Vac | 满载 | |
2-2 输出特性
型号 | IDP240-24 | IDP96-48 | |
输出电压Output Voltage Range（V） | DC24V | DC48V | |
输出电流范围 Load Current | 0～10A | 0～5.0A | |
电压精度 | ± 1.0% | ± 1.0% | |
电压调整范围 | 24～28V | 48～55V | |
输出功率 Output Power | 240W | 240W | |
源调整率 Line Regulation | ± 0.5% | ± 0.5% | |
负载调整率 Load Regulation | ± 1.0% | ± 1.0% | |
纹波噪声Ripple & Noise (mVp-p)** | <300mV | <200mV | |
效率 | ≥93% typ. | ≥93% typ. | |
备注：
*: 测试时最小负载为：10%of full load.
**: 测试条件为20MHz频宽，负载端并联一10uF电解电容和一0.1uF聚酯电容测试。
2-3 保护特性
项目Item | 规格要求 Specification | 备注 Remark | |
过负载保护Overload Protection | 110%~150% |
| |
过压保护 Over Voltage Protection | 28-33V | 56-65V |
|
短路保护 Short Circuit Protection | 自动恢复 | ||
二、 安规要求
3-1 绝缘强度和绝缘阻抗Isolation Strength & Isolation Resistance
项目 Item | 规格要求Specification | 备注 Remark | |
绝缘强度* | 绝缘阻抗** | ||
输入-----输出 Primary to Secondary | 3.00KVac 5Ma | ≥100MΩ | 无飞弧 无击穿 |
输入-----地 Primary to P.G | 2.0KVac 5Ma | ≥100MΩ | |
输出-----地 Secondary to P.G | 0.5KVac 5Ma | ≥100MΩ | |
*表示耐压等级（V）；允许最大漏电流（mA）。**测试条件：试验电压为500VDC，90%RH。
3-2 漏电流 Leakage Current
项目 Item | 规格要求 Specification | 备注 Remark |
264Vac | ＜3.5Ma |
三、 使用环境
项目 Item | 规格要求 Specification | 备注 Remark | |
温度 Temperature | 工作环境Operating ambient | -40℃~70℃（请参考“减额曲线”） | |
储存环境 No-operating ambient | -40℃~85℃ | ||
湿度 Humidity | 工作湿度operating | 20%RH~90%RH | |
储存湿度 No-operating | 10%RH~95%RH | ||
散热方式 Heat-dissipating method | 自然冷 | ||
大气气压 Atmospheric pressure | / | ||
海拔高度 Altitude | 2000米以下 | ||
四、 其它：
MTBF | ≥50000小时 MIL-HDBK-217F(25℃) |
尺寸 | 60*138*150mm（W*H*D） |
重量 | 650g ±10g |
五、 产品安装、使用说明
1. 使用时请勿超过电源标称值，以免影响产品的可靠性。如需更改电源的输出参数，请客户在使用电源前向本司技术部门咨询，以保证使用效果和可靠性。
2. 为保证使用的安全性和减小干扰，请确保接地端可靠接地（接地线大于AWG18#）。
3. 本司电源主要适用于阻性为主的负载，若需应用在以容性为主或感性为主的负载时，请在订货前与本司市场部沟通，以防造成不便。
4. 电源如出现故障，请勿擅自对其维修，请尽快与本司品质部联系。
六、 包装、运输、储存
6-1 包装
包装箱上有产品名称、型号、厂家标识、厂家品质部检验合格证、制造日期等。
6-2 运输
本包装适用与汽车、船、飞机、火车等运输，运输过程中应防晒、防淋，文明装卸。
6-3 储存
产品未使用时应放在包装箱里，储存环境温度和相对湿度应符合该产品的要求，仓库内不应有腐蚀性气体或产品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫离 地面至少20cm高，距离墙壁、热源、窗口式空气入口至少50cm。如果储存时间过长（2年以上）应重新检验后才使用。
产品型号 | |
HP-IDP240-24V | 240W导轨式工业电源，24V，10A输出 |
HP-IDP240-48V | 240W导轨式工业电源，48V，5A输出 |
