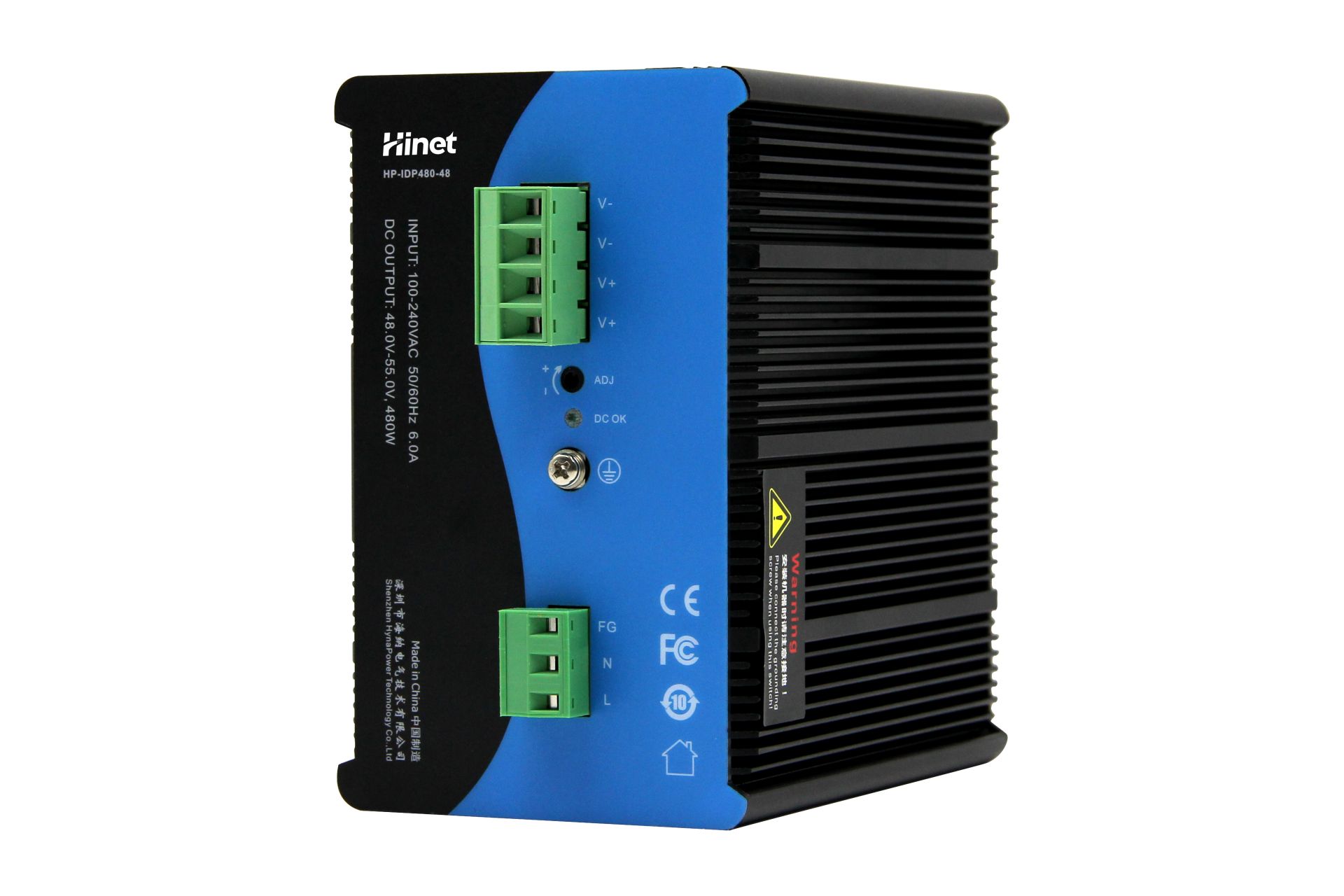

HP-IPD480系列工业导轨式电源是深圳市海纳电气技术有限公司自主研发的一款薄型工业级480W电源，该产品适合安装在TS-35/或者TS-35/15的轨道上，整机宽度91mm，整个系列设计为90Vac至264Vac全电压范围交流输入，支持24V, 48V直流输出，并符合EN61000-3-2标准。
IDP480采用全铝合金外壳设计，提高整机散热效果，效率高达93%以上，在空气循环条件下，整个系列能够工作在-40℃到+70℃的环境温度中,适用于工业领域的供电解决方案。
宽电源输入：90〜260VAC
输出电压： 24V, 48V(可选）
最大输出功率：480W
全球电压范围输入
具有短路/过载，过电压/过温度保护功能
高可靠性，高效率；
采用自然风冷
100%的产品满载老化测试
符合UL508(工业控制设备)认证标准
N61000-6-2(EN50082-2)工业抗扰度，内置主动PFC
符合EN62368-1 EN55032
交流输入防雷设计 6KVA
宽工作温度：-40〜70℃ （请参考“减额曲线”）
IP30铝壳
MTBF100,000小时
EMI：FCC Part 15. CISPR(EN55032) class A
EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2
质保：2年
输入特性 | |||||
项目 | 规格要求 | 备注 | |||
输入电压范围 | 90-264Vac |
| |||
输入频率范围 | 47Hz～63Hz |
| |||
输入电流 | <7.0A/110Vac <3.5A/220Vac |
| |||
冲击电流 | 40A/115Vac 35A/220Vac | 冷态条件 | |||
效率 | ≥93% | 230Vac满载 | |||
雷击 | 6KVA |
| |||
功率因数（主动PFC） | 0.99/100Vac | 满载 | |||
输出特性 | |||||
型号 | IPD480-24 | IPD480-48 |
| ||
输出电压 | DC24V | DC48V |
| ||
输出电流范围 | 0～20A | 0～10A |
| ||
电压精度 | ± 1.0% | ± 1.0% |
| ||
电压调整范围 | 22～27.5V | 44～54V |
| ||
输出功率 | 480W | 480W |
| ||
源调整率 | ± 1.0% | ± 1.0% |
| ||
负载调整率 | ± 2% | ± 2% |
| ||
纹波噪声 | <300mV | <200mV |
| ||
效率 | ≥91% typ. | ≥93% typ. |
| ||
测试时最小负载 | 满载功率的10% | 满载功率的10% |
| ||
测试条件 | 20MHz频宽，负载端并联一10uF电解电容和一0.1uF聚酯电容测试 | ||||
安规要求 | |||||
绝缘强度和绝缘阻抗 |
| ||||
项目 | 规格要求 | ||||
| 绝缘强度* | 绝缘阻抗** | |||
输入-----输出 | 3.00KVac 5ma | ≥100MΩ | |||
输入-----地 | 2.0KVac 5ma | ≥100MΩ | |||
输出-----地 | 0.5KVac 5ma | ≥100MΩ | |||
备注 | *表示耐压等级（V）；允许最大漏电流（mA）。**测试条件：试验电压为500VDC，90%RH。 | ||||
漏电流 |
| ||||
项目 | 规格要求 | ||||
264Vac | ＜3.5Ma | ||||
产品型号 | |
HP-IDP480-24V | 480W导轨式工业电源，24V，20A输出 |
HP-IDP480-48V | 480W导轨式工业电源，48V，10A输出 |
