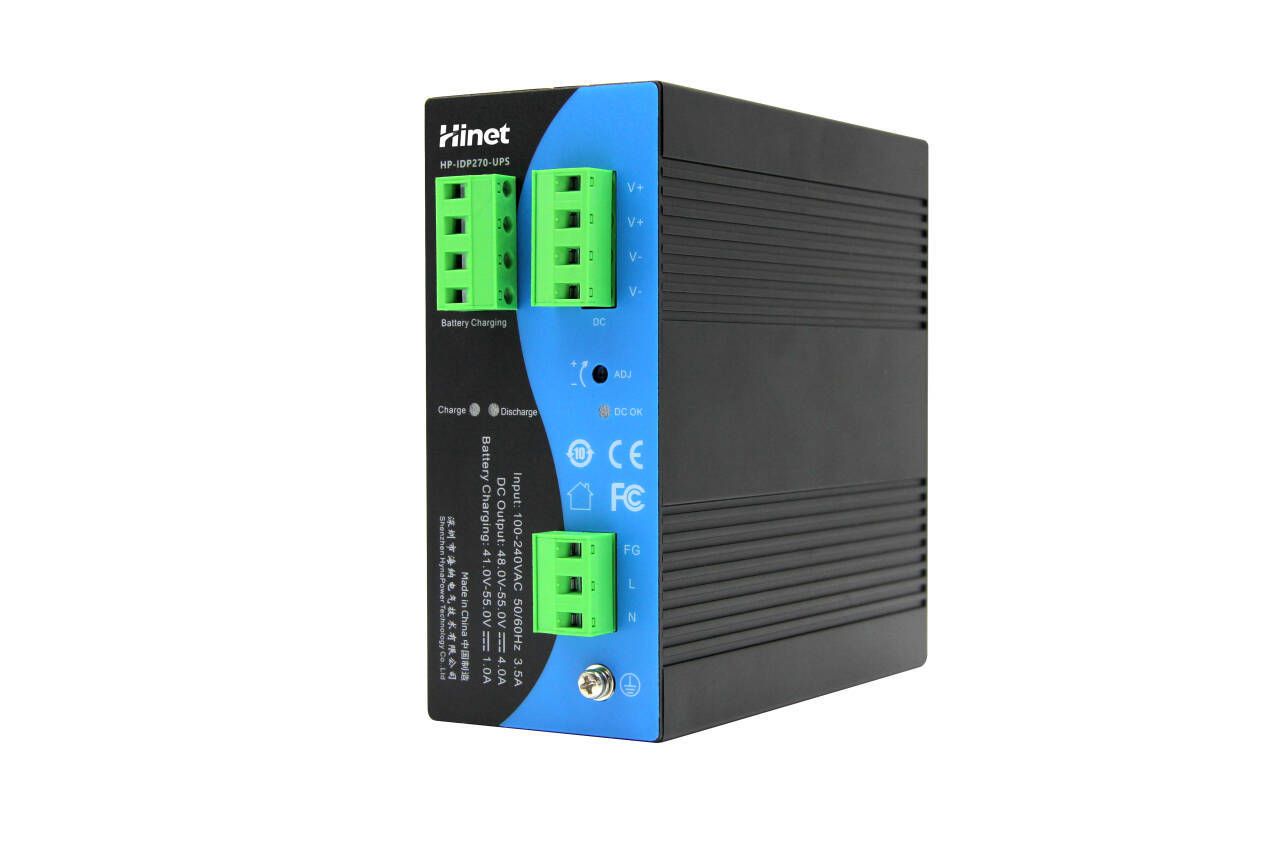

HIDP270系列是一款薄型工业级270W导轨型电源供应器，适合安装在TS-35/或者TS-35/15的轨道上，整机宽度60.5mm，整个系列设计为90Vac至264Vac全电压范围交流输入，并符合EN61000-3-2标准;
IDP270采用全铝合金外壳设计，提高整机散热效果，效率高达92%以上，在空气循环条件下，整个系列能够工作在-20℃到+70℃的环境温度中。输入特性 | |||||
项目 | 规格要求 | 备注 | |||
输入电压范围 | 90-264Vac |
| |||
输入频率范围 | 47Hz～63Hz |
| |||
输入电流 | <7.0A/110Vac <3.5A/220Vac |
| |||
冲击电流 | 40A/115Vac 35A/220Vac | 冷态条件 | |||
效率 | ≥93% | 230Vac满载 | |||
雷击 | 6KVA |
| |||
功率因数（主动PFC） | 0.99/100Vac | 满载 | |||
输出特性 | |||||
型号 | IPD480-24 | IPD480-48 |
| ||
输出电压 | DC24V | DC48V |
| ||
输出电流范围 | 0～20A | 0～10A |
| ||
电压精度 | ± 1.0% | ± 1.0% |
| ||
电压调整范围 | 22～27.5V | 44～54V |
| ||
输出功率 | 480W | 480W |
| ||
源调整率 | ± 1.0% | ± 1.0% |
| ||
负载调整率 | ± 2% | ± 2% |
| ||
纹波噪声 | <300mV | <200mV |
| ||
效率 | ≥91% typ. | ≥93% typ. |
| ||
测试时最小负载 | 满载功率的10% | 满载功率的10% |
| ||
测试条件 | 20MHz频宽，负载端并联一10uF电解电容和一0.1uF聚酯电容测试 | ||||
安规要求 | |||||
绝缘强度和绝缘阻抗 |
| ||||
项目 | 规格要求 | ||||
| 绝缘强度* | 绝缘阻抗** | |||
输入-----输出 | 3.00KVac 5ma | ≥100MΩ | |||
输入-----地 | 2.0KVac 5ma | ≥100MΩ | |||
输出-----地 | 0.5KVac 5ma | ≥100MΩ | |||
备注 | *表示耐压等级（V）；允许最大漏电流（mA）。**测试条件：试验电压为500VDC，90%RH。 | ||||
漏电流 |
| ||||
项目 | 规格要求 | ||||
264Vac | ＜3.5Ma | ||||
产品型号 | |
HP-IDP480-24V | 480W导轨式工业电源，24V，20A输出 |
HP-IDP480-48V | 480W导轨式工业电源，48V，10A输出 |
