产品描述

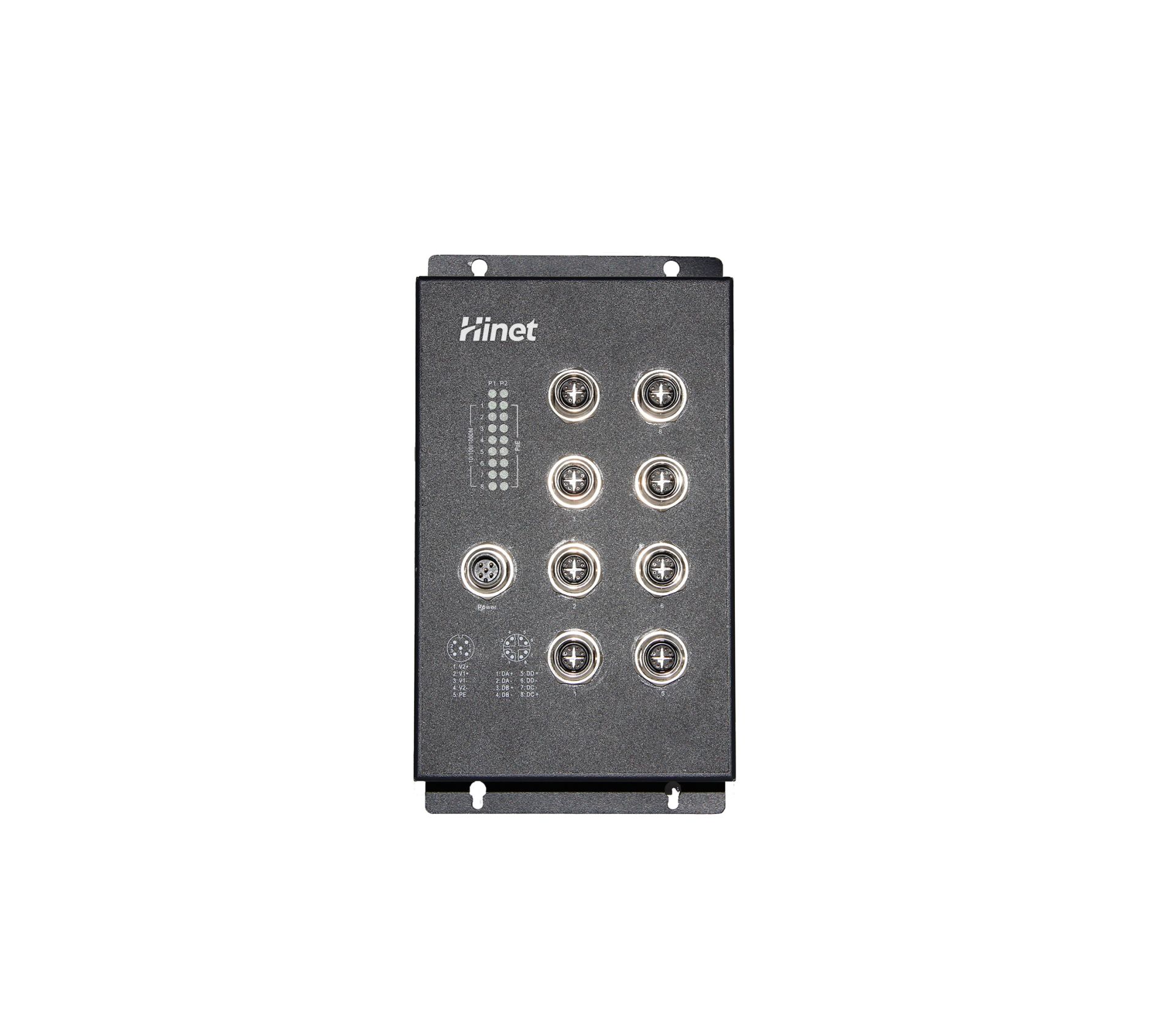

IS1808F2-8P-M12 是一款高性能工业级管理型M12接口PoE交换机，专为严苛环境设计。该设备支持IEEE 802.3af/at PoE供电标准，单端口最高输出30W。具备IP40防护铝制外壳与宽温工作能力（-40℃～75℃），抗震性强，完美符合轨道交通、车辆及采矿等高可靠性应用场景的网络连接需求。
核心优势
工业级可靠： 全M12接口连接，IP40金属外壳，具备优异防震、防尘性能，适应强烈振动与冲击环境。
高效供电： 支持IEEE 802.3af/at标准，8个PoE端口可为各类受电设备集中供电，减少额外布线。
宽温强适应： 支持-40℃～75℃极端温度范围，确保在高温、低温等恶劣气候下稳定运行。
严苛场景适用：专为机车、轨道系统、矿山自动化等高频振动与复杂电磁环境设计，保障网络持续畅通。
典型应用
轨道交通： 列车车载网络、轨旁通信系统、乘客信息系统（PIS）及视频监控（CCTV）
智能采矿： 井下设备联网、监控传感系统、远程控制终端
车辆应用： 公交车、工程车辆、特种车辆车载网络与设备供电
工业自动化：振动环境下PLC、视觉系统、IO模块的联网与供电
IS1808F2-8P-M12以坚固、稳定、高兼容的特性，为严苛工业环境提供可靠的网络连接与PoE供电解决方案，赋能工业物联网与自动化系统的高效部署。
产品特性
符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3af，IEEE802.3at
提供 8 10/100/1000TX M12 铜口 带8 PoEPoE 最大输出功率240W
高背板带宽 16Gbps
支持标准IP /扩展IP / MAC IP / ARP ACL
多媒体应用程序的IGMP侦听和IGMP查询模式
端口镜像和带宽控制
IEEE802.3x流控制
支持基于端口的VLAN / 802 .1Q标签VLAN
通过LACP支持IEEE802.3ad端口中继
支持生成树协议IEEE 802.1d
支持IEEE 802.1p服务等级
支持IEEE 802.1x用户认证
支持广播风暴过滤器
支持DHCP服务器和客户端
支持系统事件日志
支持命令行界面管理
通过Web / SNMP / Telnet /控制台进行管理
电源端口和数据端口的电涌保护
宽电源输入：44〜57VDC
宽工作温度：-40〜75℃
IP40铝壳
MTBF200,000小时
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2
产品属性 | |
网络接口 | 8个千兆 PoE端口(M12 X-code) |
管理界面 | Console (M12 D-code) |
LED 指示灯 | 电源, 端口速率、端口联接，POE |
连接口 | |
铜口 | M12 8-pole A-coded |
控制端口 | M12 4-pole D-coded |
电源接口 | M12 5-pole A-coded |
铜缆 | |
10Base-T | 2-pair UTP/STP Cat. 3,4,5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
100Base-T | 2-pair UTP/STP Cat. 5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
1000Base-T | 4-pair UTP/STP Cat. 5E,6 类线 EIA/TIA-568 100-ohm (100m) |
产品性能 | |
交换容量 | 16 Gbps |
转发能力 | 11.9 Mpps |
转发模式 | 存储和转发 |
数据包缓冲存储器 | 4.1 Mbit |
CPU内存 | 256 Mbit |
闪存 | 32 Mbit |
MAC 地址表 | 8K |
巨帧 | 16K |
VLAN 数量 | 4K |
ACL 表 | 512 |
L3 接口 | 32 |
Port 队列 | 8 |
PoE 总功率 | 240W |
物理性质 | |
尺寸 | 200*110*90mm |
重量 | 1.5KG |
工作温度 | -40 to 75℃ |
存储温度 | -40 to 85℃ |
工作湿度 | 5 to 95% 无凝结 |
电压输入范围 | 44-57VDC |
最大功耗 | ≤15W（无PoE负载时） |
EMC 安全 | FCC, CE, RoHS |
可靠性 | 200,000Hours |
PoE功能 | |
PoE 端口 | 端口 1-8 |
PoE 标准 | IEEE802.3af, IEEE802.3at |
每个端口最大PoE功率 | 30W |
PoE 电压 | 52VDC (取决于电源适配器) |
PoE 定义 | V- (RJ45 Pin1,2), V+ (RJ45 Pin 3,6) |
PoE 管理 | 基于端口的PoE状态视图和控制 |
端口配置 | |
启用和禁用 | 支持控制启用和禁用 |
自动协商 | 支持强制端口模式和速度 |
流控制 | 支持IEEE802.3x全双工 支持半双工背压 |
风暴控制 | 支持广播，组播和DLF包速率限制 |
端口镜像 | 支持多对一镜像 |
速率限制 | 支持端口输入输出速率限制 |
链接聚合 | 支持手册链接聚合 支持LACP 最多8个最大聚合组，每个聚合组最多包含8个端口 |
整合策略 | 源MAC /目标MAC /源目标MAC 源IP /目标IP /源目标IP |
端口保护 | 每个端口可以配置为彼此隔离的受保护端口 |
MAC配置 | |
MAC地址表管理 | 支持 |
传输模式 | 支持IVL传输模式 |
静态MAC地址 | 支持 |
MAC绑定 | 支持 |
MAC地址过滤器 | 支持 |
MAC数量限制 | 支持限制每个端口学习的MAC地址数量 |
VLAN 配置 | |
基于802.1Q的VLAN | 支持 |
基于MAC的VLAN | 支持 |
基于IP的VLAN | 支持 |
基于协议的VLAN | 支持 |
语音VLAN | 支持 |
访客VLAN | 支持 |
专用 VLAN | 支持 |
VLAN映射 | Support 1:1 映射 |
双VLAN标记 | 支持基本QinQ |
可靠性协议 | |
生成树 | 支持 STP/RSTP/MSTP |
BPDU防护 | 支持 |
BPDU 过滤器 | 支持 |
端口环路检测 | 支持 |
EAPS协议 | 支持RFC3619 |
LLDP 协议 | 支持 LLDP and LLDP-MED |
UDLD 协议 | 完全兼容CISCO的UDLD协议 |
主机路由 | |
静态ARP | 支持 |
静态路由 | 支持 |
组播 | |
静态组播MAC地址 | 支持 |
IGMP SNOOPING | 支持 |
MVR | 支持 |
GMRP | 支持 |
访问控制列表（ACL） | |
基于标准IP | 支持 |
基于扩展IP | 支持 |
基于MAC IP | 支持 |
基于MAC ARP | 支持 |
根据时间 | 支持 |
端口过滤 | 支持 |
服务质量（QOS） | |
排程模式 | 支持 WRR, SP, WFQ |
基于端口排序 | 支持 |
基于802.1p的排序 | 支持 |
基于DSCP（DiffServ）的排序 | 支持 |
基于ACL数据流的排序 | 支持 |
QoS策略 | 支持包映射到相应的输出队列 支持修改数据包的COS和DSCP标志 数据流的支持限制 支持数据流统计 支持数据流镜像 |
安全 | |
行政安全 | 支持开始和结束TELNET，WEB和SNMP服务 支持TELNET，WEB和SNMP与标准IP ACL的服务绑定 支持控制TELNET的用户数 |
CPU保护 | 交换机自我安全保护，禁止流量攻击 |
IP-MAC地址绑定 | 支持静态配置IP，MAC和端口之间的绑定 |
AAA | 支持802.1x协议 支持RADIUS协议 支持RADIUS服务器认证授权和计费 支持基于MAC的802.1X认证。 支持802.1x访客VLAN |
DHCP 监听 | 支持动态ARP绑定以防止ARP欺骗 支持动态IP，MAC端口绑定 支持固定端口连接DHCP服务器，防止私下连接DHCP服务器 |
防止ARP欺骗 | 支持手动配置基于MAC ARP的ACL规则，防止ARP欺骗 支持DHCP SNOOPING功能，当DHCP获取IP地址时，动态绑定ARP和端口，以防止ARP欺骗 |
管理功能 | |
CLI管理 | 支持串口管理 支持TELNET管理 支持SSH管理 |
WEB管理 | 支持 |
SNMP 管理 | 支持SNMP协议 支持SNMP TRAP 支持标准和私有MIB |
用户管理 | 支持多用户管理 |
显示CPU利用率 | 支持 |
显示内存利用率 | 支持 |
日志管理 | 支持 |
RMON | 支持 RMON 1,2,3,9 组 |
配置下载/上传 | 支持 |
升级固件 | 支持 |
计时器管理 | 支持本地计时器管理 支持SNTP协议获取时钟 |
调试工具 | |
PING | 支持 |
追踪 | 支持 |
TELNET 客户端 | 支持 |
包装 | |
PoE 交换机 | 1pcs |
用户手册 | 1pcs |
DB9 to M12 线 | 1pcs |
交换机型号 | |
IS1808-8P-M12 | 8口EN50155 管理型工业级POE交换机 (IP40) |
线 | |
M12-P-5-A-IP67-1 | M12到电源线, 5-pin A-coded IP67, 1 m |
M12-R-8-A-IP67-1 | M12到RJ45 电缆, 8-pin A-coded IP67, 1 m |
M12-R-4-D-IP67-1 | M12到RJ45 电缆, 4-pin D-coded IP67, 1 m |
M12-M-8-A-IP67-1 | M12到M12线, 8-pin A-coded, IP67, 1 m |
M12-M-4-D-IP67-1 | M12到M12 线, 4-pin D-coded, IP67, 1 m |
DH24-F-LC-IP67-1 | DH24到光缆, LC-LC, IP67-rated, 1m |
M12 连接帽 | |
M12-CAP-F-M | M12母连接器的金属帽 |
M12-CAP-M-M | M12公连接器的金属帽 |
M12-CAP-F-P | 用于M12母连接器的塑料帽 |
M12-CAP-M-P | 用于M12公连接器的塑料帽 |
M12连接头 | |
M12-CON-5-A-IP67-M | DIY金属连接头用于 M12 5-pin A-coded |
M12-CON-4-D-IP67-M | DIY金属连接头 用于 M12 5-pin D-coded |
M12-CON-8-A-IP67-M | DIY金属连接头 用于 M12 5-pin A-coded |
M12-CON-5-A-IP67-P | DIY塑料连接头用于 M12 5-pin A-coded |
M12-CON-4-D-IP67-P | DIY塑料连接头用于 M12 5-pin D-coded |
M12-CON-8-A-IP67-P | DIY塑料连接头用于 M12 5-pin A-coded |
