产品描述

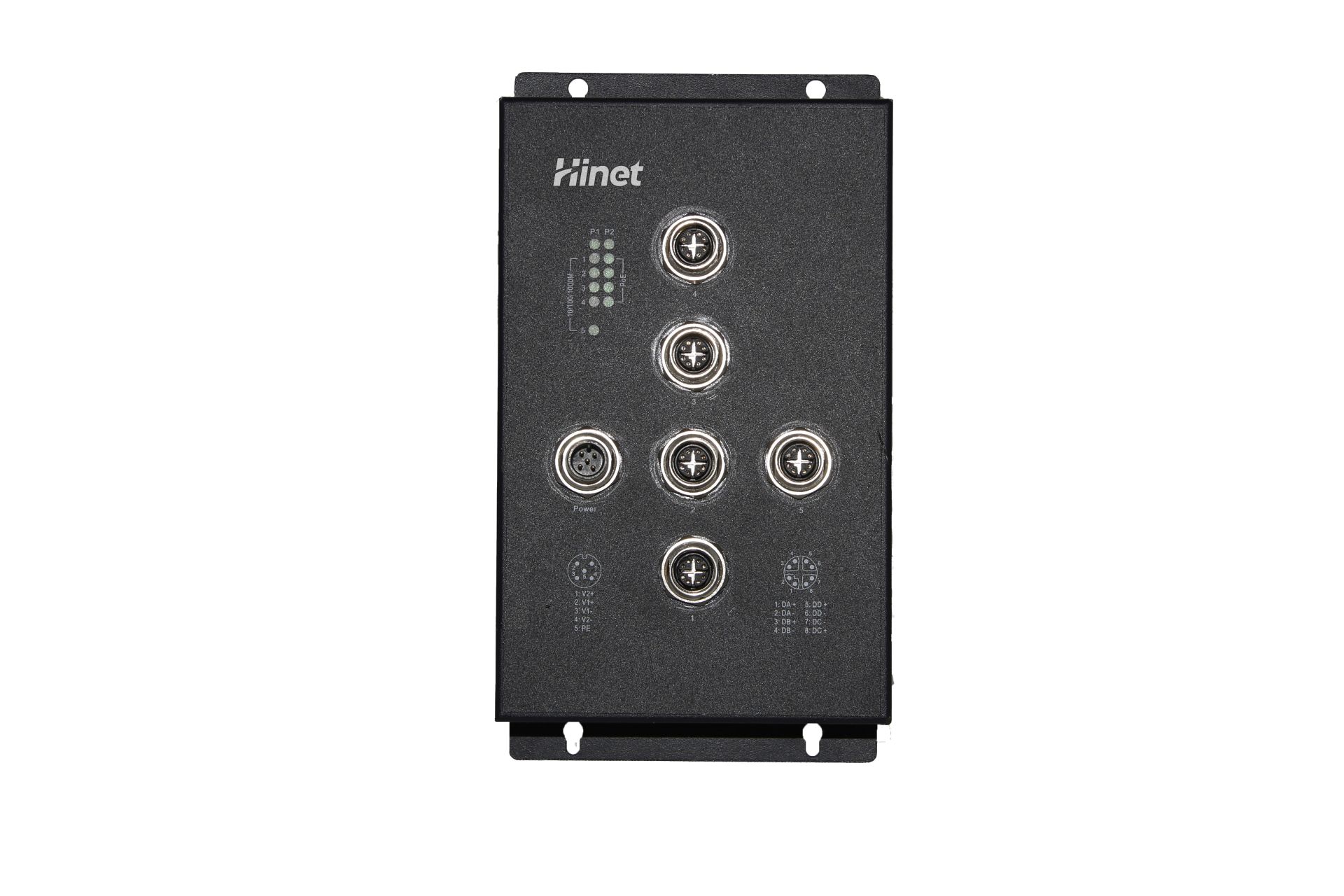

IS1605-4P-M12 是一款高性能工业级M12接口PoE交换机，专为严苛环境设计。该设备支持IEEE 802.3af/at PoE供电标准，单端口最高输出30W。具备IP40防护铝制外壳与宽温工作能力（-40℃～75℃），抗震性强，完美符合轨道交通、车辆及采矿等高可靠性应用场景的网络连接需求。
核心优势
工业级可靠： 全M12接口连接，IP40金属外壳，具备优异防震、防尘性能，适应强烈振动与冲击环境。
高效供电： 支持IEEE 802.3af/at标准，4个PoE端口可为各类受电设备集中供电，减少额外布线。
宽温强适应： 支持-40℃～75℃极端温度范围，确保在高温、低温等恶劣气候下稳定运行。
严苛场景适用：专为机车、轨道系统、矿山自动化等高频振动与复杂电磁环境设计，保障网络持续畅通。
典型应用
轨道交通： 列车车载网络、轨旁通信系统、乘客信息系统（PIS）及视频监控（CCTV）
智能采矿： 井下设备联网、监控传感系统、远程控制终端
车辆应用： 公交车、工程车辆、特种车辆车载网络与设备供电
工业自动化：振动环境下PLC、视觉系统、IO模块的联网与供电
IS1605-4P-M12以坚固、稳定、高兼容的特性，为严苛工业环境提供可靠的网络连接与PoE供电解决方案，赋能工业物联网与自动化系统的高效部署。
特性
符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3af，IEEE802.3at
提供 5 x 10/100/1000TX M12 铜口 4个POE端口
高背板带宽 10Gbps
电源端口和数据端口的电涌保护
宽电源输入：44〜57VDC
宽工作温度：-40〜75℃
IP40铝壳
MTBF200,000小时
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2
产品属性 | |
网络接口 | 5个千兆 PoE端口(M12 X-code) |
LED 指示灯 | 电源, 端口速率、端口联接，POE |
M12连接口 | |
铜口 | M12 8-pole A-coded |
电源接口 | M12 5-pole A-coded |
铜缆 | |
10Base-T | 2-pair UTP/STP Cat. 3,4,5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
100Base-T | 2-pair UTP/STP Cat. 5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
1000Base-T | 4-pair UTP/STP Cat. 5E,6 类线 EIA/TIA-568 100-ohm (100m) |
产品性能 | |
交换容量 | 10Gbps |
背板带宽 | 7.44 Mpps |
转发模式 | 存储和转发 |
包转发缓存 | 2Mbit |
MAC 地址表 | 2K |
PoE功能 | |
PoE 端口 | 端口 1-4 |
PoE 标准 | IEEE802.3af, IEEE802.3at |
每个端口最大PoE功率 | 30W |
PoE 电压 | 52VDC (取决于电源适配器) |
PoE 定义 | V- (RJ45 Pin1,2), V+ (RJ45 Pin 3,6) |
PoE 管理 | 基于端口的PoE状态视图和控制 |
物理性质 | |
尺寸 | 200 x 110 x 90mm |
重量 | 1.5KG |
工作温度 | -40 to 75℃ |
存储温度 | -40 to 85℃ |
工作湿度 | 5 to 95% 无凝结 |
电压输入范围 | 44-57VDC |
最大功耗 | ≤15W（无PoE负载时） |
EMC 安全 | FCC, CE, RoHS |
可靠性 | 200,000Hours |
包装 | |
M12工业POE交换机 | 1pcs |
用户手册 | 1pcs |
DB9 to M12 线 | 1pcs |
交换机型号 | |
IS1605-4P-M12 | 5口EN50155工业级POE交换机 (IP40) |
线材 | |
M12-P-5-A-IP67-1 | M12到电源线, 5-pin A-coded IP67, 1 m |
M12-R-8-A-IP67-1 | M12到RJ45 电缆, 8-pin A-coded IP67, 1 m |
M12-R-4-D-IP67-1 | M12到RJ45 电缆, 4-pin D-coded IP67, 1 m |
M12-M-8-A-IP67-1 | M12到M12线, 8-pin A-coded, IP67, 1 m |
M12-M-4-D-IP67-1 | M12到M12 线, 4-pin D-coded, IP67, 1 m |
DH24-F-LC-IP67-1 | DH24到光缆, LC-LC, IP67-rated, 1m |
M12 防尘帽 | |
M12-CAP-F-M | M12母连接器的金属帽 |
M12-CAP-M-M | M12公连接器的金属帽 |
M12-CAP-F-P | 用于M12母连接器的塑料帽 |
M12-CAP-M-P | 用于M12公连接器的塑料帽 |
M12连接头 | |
M12-CON-5-A-IP67-M | DIY金属连接头用于 M12 5-pin A-coded |
M12-CON-4-D-IP67-M | DIY金属连接头 用于 M12 5-pin D-coded |
M12-CON-8-A-IP67-M | DIY金属连接头 用于 M12 5-pin A-coded |
M12-CON-5-A-IP67-P | DIY塑料连接头用于 M12 5-pin A-coded |
M12-CON-4-D-IP67-P | DIY塑料连接头用于 M12 5-pin D-coded |
M12-CON-8-A-IP67-P | DIY塑料连接头用于 M12 5-pin A-coded |
