IDS1002F1 2个百兆RJ45口+ 1个百兆 SFP插槽口导轨式工业交换机

产品概述

技术参数

应用场景

选配信息

文件下载

产品资料

产品描述

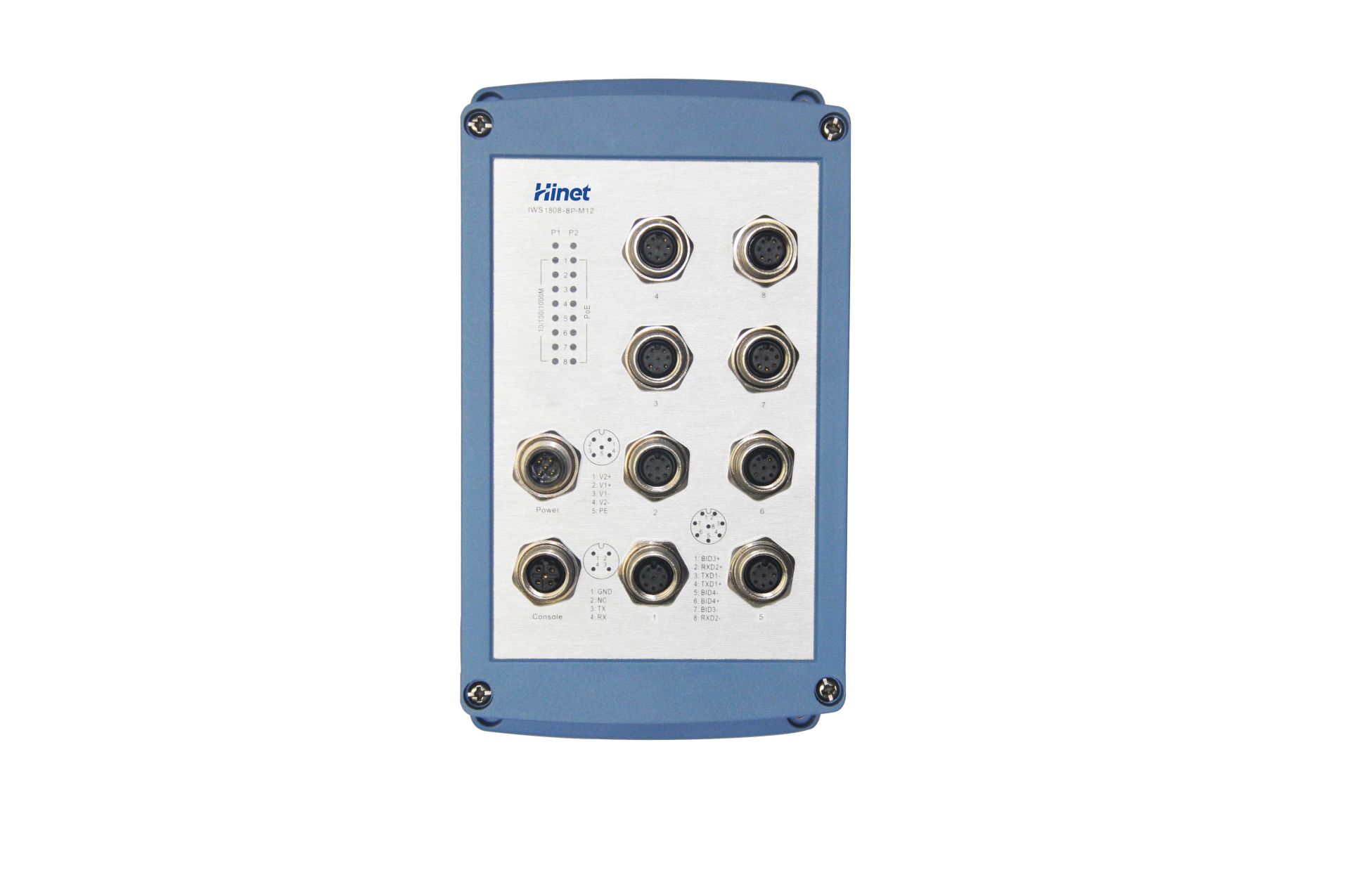

IWS1808-8P-M12 是一款面向严苛工业环境设计的高性能L2+管理型千兆PoE交换机，具备8个10/100/1000TX M12接口并全面支持PoE供电，专为轨道交通、矿山、车载等高可靠性应用场景打造。该设备采用IP67防护等级的金属外壳与全M12防水接口设计，可在-40℃～75℃宽温范围内稳定运行，提供卓越的防尘、防水与抗振性能。

核心优势
工业级坚固可靠： IP67高防护铝制外壳，全M12接口封装，宽温工作设计（-40℃～75℃），适应极端户外与振动环境。
千兆PoE供电： 8个千兆PoE端口，兼容IEEE 802.3at/af标准，可同时为高清摄像头、无线AP、传感终端等设备供电与传输数据。
智能冗余与高可用：支持环网冗余协议，自愈时间低于20毫秒，保障关键业务不中断；支持L2+管理功能，提供线速转发与高级安全策略，提升网络灵活性与可靠性。
极简工业部署：适用于轨道旁、车辆内、矿下等多种严苛场景，无需额外机箱防护，大幅降低部署复杂度与维护成本。
典型应用
轨道交通：列车车载网络、轨旁监测、PIS系统、车载视频监控
智能矿山：井下设备联网、远程监控系统、自动化采掘控制
车载系统：公交车、工程机械、特种车辆物联网通信与控制
户外严苛场景：港口自动化、风电监控、高速沿线设备接入

IWS1808-8P-M12以千兆高速、全环境适应、智能管理的特性，重新定义工业级PoE网络接入标准，为关键基础设施构建高可靠的数据与通信骨干。

产品特性

符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3af，IEEE802.3at
提供 8 x 10/100/1000TX M12 铜口8个POE端口
高背板带宽 16Gbps
支持标准IP /扩展IP / MAC IP / ARP ACL
多媒体应用程序的IGMP侦听和IGMP查询模式
端口镜像和带宽控制
IEEE802.3x流控制
支持基于端口的VLAN / 802 .1Q标签VLAN
通过LACP支持IEEE802.3ad端口中继
支持生成树协议IEEE 802.1d
支持IEEE 802.1p服务等级
支持IEEE 802.1x用户认证
支持广播风暴过滤器
支持DHCP服务器和客户端
支持系统事件日志
支持命令行界面管理
通过Web / SNMP / Telnet /控制台进行管理
电源端口和数据端口的电涌保护
宽电源输入：44〜57VDC
宽工作温度：-40〜75℃
IP67铝壳
MTBF200,000小时
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2

产品属性
网络接口	8个千兆 PoE端口(M12 X-code)
管理界面	Console (M12 D-code)
LED 指示灯	电源, 端口速率、端口联接，POE
连接口
铜口	M12 8-pole A-coded
控制端口	M12 4-pole D-coded
电源接口	M12 5-pole A-coded
铜缆
10Base-T	2-pair UTP/STP Cat. 3,4,5/5E,6 类线 EIA/TIA-568 100-ohm (100m)
100Base-T	2-pair UTP/STP Cat. 5/5E,6 类线 EIA/TIA-568 100-ohm (100m)
1000Base-T	4-pair UTP/STP Cat. 5E,6 类线 EIA/TIA-568 100-ohm (100m)
产品性能
交换容量	16 Gbps
背板带宽	11.9 Mpps
转发模式	存储和转发
包转发缓存	4.1Mbit
CPU内存	256 Mbit
闪存	32 Mbit
MAC 地址表	8K
巨帧	16K
VLAN 数量	4K
ACL 表	512
L3 接口	32
Port 队列	8
物理性质
尺寸	200 x 110 x 90mm
重量	1.5KG
工作温度	-40 to 75℃
存储温度	-40 to 85℃
工作湿度	5 to 95% 无凝结
电压输入范围	44-57VDC
最大功耗	≤15W（无PoE负载时）
EMC 安全	FCC, CE, RoHS
可靠性	200,000小时
PoE
PoE 端口	端口 1-8
PoE 标准	IEEE802.3af, IEEE802.3at
每个端口最大PoE功率	30W
PoE 电压	52VDC (取决于电源适配器)
PoE 定义	V- (RJ45 Pin1,2), V+ (RJ45 Pin 3,6)
PoE 管理	基于端口的PoE状态视图和控制
端口配置
启用与禁用	支持启用与禁用控制
自动协商	支持强制端口模式和速率
流量控制	支持IEEE802.3x全双工流量控制；支持半双工背压流控制
风暴控制	支持对广播、多播和DLF（未知单播）数据包的速率限制
风暴约束	支持检测广播数据包、组播数据包，或者在该端口上接收单播数据包，如果速率超过阈值，则关闭该端口。
端口镜像	支持
端口限速	支持端口进出速率限制
链路聚合	支持手动链路聚合；
	支持LACP协议；
	最多8个聚合组，每组最多8个端口；
	支持源MAC、目的MAC、源目的MAC、源IP、目的IP、源目的IP路由策略
端口保护	每个端口可以配置为彼此隔离的受保护端口
线缆远程诊断	支持
端口冗余	支持
光纤端口DDM (数字诊断监控)	支持
MAC 配置
MAC地址表管理	支持
静态MAC地址	支持
MAC绑定	支持
MAC地址过滤器	支持
MAC学习控制	基于端口控制MAC学习
VLAN 配置
基于802.1Q的VLAN	支持
基于MAC的VLAN	支持
基于IP的VLAN	支持
基于协议的VLAN	支持
语音VLAN	支持
专用 VLAN	支持
VLAN映射	支持 1:1 映射
Q-in-Q	支持基础Q-in-Q
	支持灵活Q-in-Q
可靠性协议
生成树协议	支持 STP/RSTP/MSTP
端口环路检测	支持
EAPS	支持 RFC3619
ERPS	支持 G.8032/Y.1344
LLDP	支持 LLDP & LLDP-MED
UDLD	完全兼容CISCO的UDLD协议
二层路由L2+
静态ARP和动态ARP	支持
IP 路由	支持 0.0.0.0/0路由和其他静态路由，但无法支持L3转发
组播
MLD SNOOPING	支持 v1/v2
IGMP SNOOPING	支持 v1/v2/v3
IGMP SNOOPING查询器	支持
IGMP SNOOPING快速离开	支持
IGMP SNOOPING过滤	支持
MVR	支持
GMRP	支持
静态组播地址	支持
未知组播控制	支持
访问控制列表 (ACL)
基于标准IP的ACL	支持
基于扩展IP的ACL	支持
基于MAC和IP的访问控制列表（ACL）	支持
基于MAC ARP的访问控制列表（ACL）	支持
基于IPv6的ACL	支持
ACL端口过滤	支持
基于时间的ACL	支持
服务质量 (QOS) )
端口队列数量	8
端口队列调度模式	支持 WRR, SP, WFQ
基于端口的排序	支持
基于802.1p排序	支持
基于DSCP排序	支持
基于ACL排序	支持
QoS策略	支持数据包映射到队列
	支持COS或DSCP标记
	支持数据流的速率限制
	支持数据流统计
	支持数据流镜像
DHCP
DHCPv4 客户端	支持
DHCPv6客户端	支持
DHCP 监视	支持
DHCP 中继	支持
DHCP 服务器	支持
DHCP option 82	支持
安全
管理安全	支持启动和关闭TELNET, WEB和SNMP服务
	支持将TELNET、SSH、WEB和SNMP服务绑定到标准IP访问控制列表（IP ACLs）
	支持限制TELNET连接数量
CPU 保护	支持交换机自我安全保护，防止流量攻击
IP-MAC地址绑定	支持静态配置的IP、MAC和端口之间的绑定
AAA	支持802.1x协议
	支持RADIUS协议
	支持RADIUS服务器认证、授权和计费
	支持基于MAC的802.1X认证
	支持802.1x访客VLAN
DHCP 监视	支持动态ARP绑定，防止ARP欺骗
	支持动态IP、MAC和端口绑定
	支持指定端口连接DHCP服务器，防止私接DHCP服务器
防止 ARP 欺骗	支持手动配置基于MAC ARP的ACL规则防止ARP欺骗
	支持DHCP SNOOPING功能，当DHCP获取IP地址时，交换机动态绑定ARP和端口，以防止ARP欺骗
IPv6
IPv4/IPv6双协议栈	支持
IPv6 地址	支持通过DHCPv6客户端实现手动地址配置、无状态地址自动配置和有状态地址配置
IPv6 邻居发现	支持
ICMPv6	支持
IPv6 Path MTU Discovery	支持
管理特性
CLI管理	支持Console、TELNET和SSH
	支持基于IPv4和IPv6的多个TELNET连接
	支持基于IPv4和IPv6的多个SSH连接
	支持运行配置回滚
	支持ZTP（零接触配置）
WEB 管理	支持 HTTP/HTTPS
SNMP 管理	支持SNMP v1、v2c、v3
	支持SNMP TRAP
	支持大量标准和私有MIB（管理信息库）
	支持基于IPv4和IPv6的SNMP和TRAP协议
用户管理	支持多用户管理
TACACS+ & Radius	支持通过TACACS+或Radius服务器远程用户名和密码进行交换机认证
	支持PAP和CHAP模式下的密码加密
	支持通过TACACS+服务器对交换机命令进行授权
	支持基于IPv4和IPv6的TACACS+协议
RMON	支持RMON 1、2、3和9组
OAM	支持 802.3ah
	支持 802.1ag
Log 管理	支持本地日志管理
	支持基于IPv4和IPv6的SYSLOG
集群管理	支持NDP
	支持NTDP
	支持手动和自动加入集群组
	支持集群统一管理
配置文件	支持基于TFTP传输的IPv4和IPv6
	支持基于SFTP传输的IPv4和IPv6协议
	支持SFTP客户端和SFTP服务器
软件升级	支持基于TFTP传输的IPv4和IPv6
	支持基于SFTP传输的IPv4和IPv6协议
	支持SFTP客户端和SFTP服务器
时间管理	支持本地时间管理
	支持SNTP协议获取时钟
调试工具
PING	支持
PING6	支持
TRACEROUTE	支持
TELNET Client	支持基于TELNET客户端的IPv4和IPv6协议
SSH Client	支持基于SSH客户端的IPv4和IPv6
TWAMP	支持TWAMP服务器和会话反射器
包装
PoE 交换机	1pcs
用户手册	1pcs
DB9 to M12 线	1pcs

交换机型号
IWS1808-8P-M12	8口EN50155 防水网管型工业级POE交换机 (IP67)
线
M12-P-5-A-IP67-1	M12到电源线, 5-pin A-coded IP67, 1 m
M12-R-8-A-IP67-1	M12到RJ45 电缆, 8-pin A-coded IP67, 1 m
M12-R-4-D-IP67-1	M12到RJ45 电缆, 4-pin D-coded IP67, 1 m
M12-M-8-A-IP67-1	M12到M12线, 8-pin A-coded, IP67, 1 m
M12-M-4-D-IP67-1	M12到M12 线, 4-pin D-coded, IP67, 1 m
DH24-F-LC-IP67-1	DH24到光缆, LC-LC, IP67-rated, 1m
M12 连接帽
M12-CAP-F-M	M12母连接器的金属帽
M12-CAP-M-M	M12公连接器的金属帽
M12-CAP-F-P	用于M12母连接器的塑料帽
M12-CAP-M-P	用于M12公连接器的塑料帽
M12连接头
M12-CON-5-A-IP67-M	DIY金属连接头用于 M12 5-pin A-coded
M12-CON-4-D-IP67-M	DIY金属连接头用于 M12 5-pin D-coded
M12-CON-8-A-IP67-M	DIY金属连接头用于 M12 5-pin A-coded
M12-CON-5-A-IP67-P	DIY塑料连接头用于 M12 5-pin A-coded
M12-CON-4-D-IP67-P	DIY塑料连接头用于 M12 5-pin D-coded
M12-CON-8-A-IP67-P	DIY塑料连接头用于 M12 5-pin A-coded
