产品描述

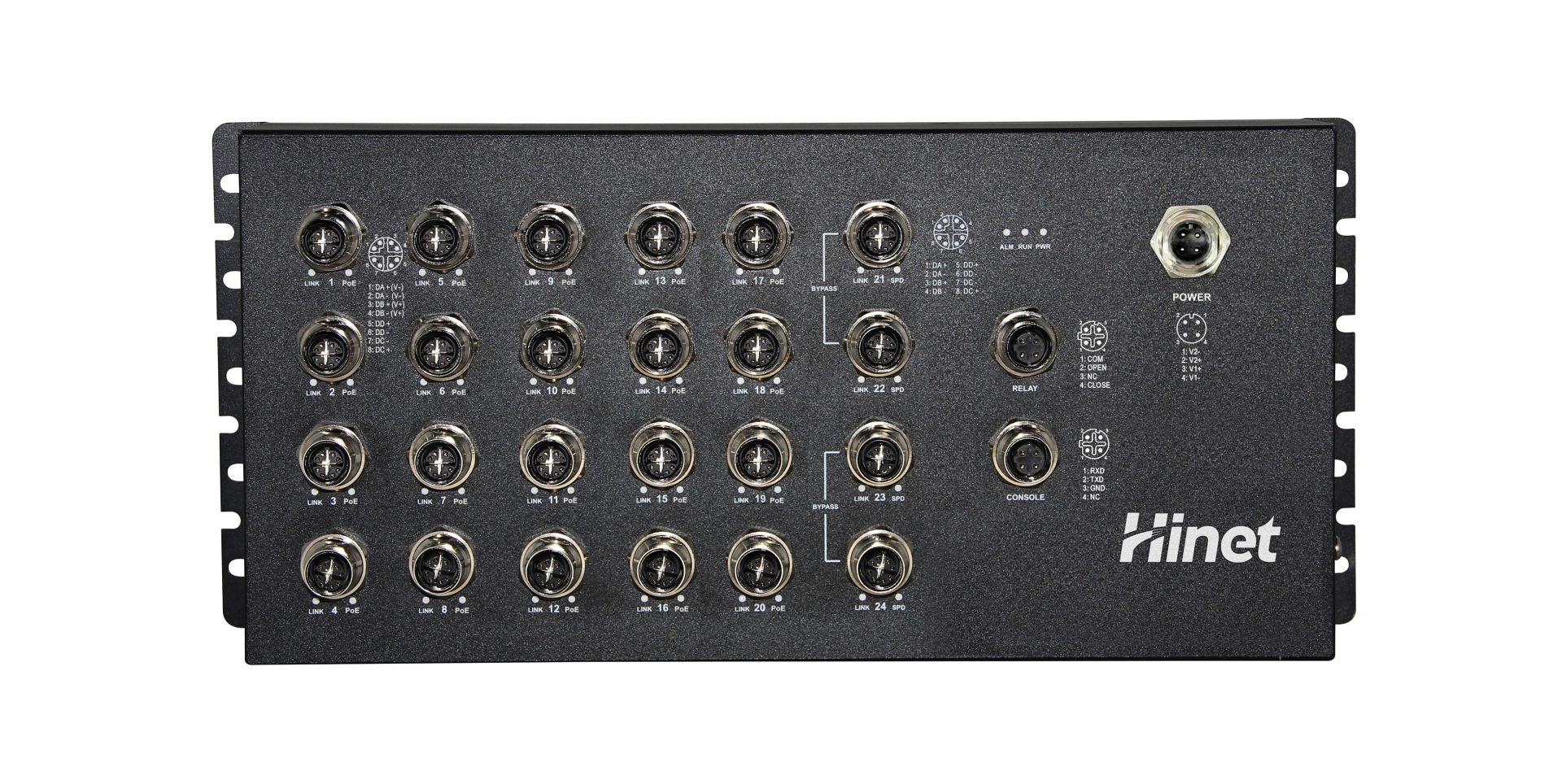

IS3020E4BP-20P-M12-DC 系列是专为轨道交通行业设计的工业以太网交换机，严格遵循EN50155、EN50121等行业标准。该系列产品采用高强度金属外壳与紧凑型结构，支持-40℃~75℃宽温工作与IP40高防护等级，具备卓越的抗震、防尘、防水性能，适用于车载等严苛环境。
核心优势
轨交级可靠 ：全面符合EN50155、EN50121等轨交行业标准，支持宽温工作（-40℃~75℃）与IP40防护等级，M12接口配置有效抵御振动与冲击，保障列车运行中网络不间断。
灵活供电 ：支持IEEE 802.3at/af标准，单端口最大PoE输出30W，可为多类PD设备（如车载摄像头、无线AP）集中供电，简化布线。
智能网络管理：支持二层/三层网络协议，包括 RSTP、EAPS、ERPS环网冗余协议（＜20ms自愈）、DHCP Option82，满足高实时性与可靠性组网需求。
紧凑强固设计：壁挂式安装与优化外形尺寸适配有限空间，金属外壳与全密封接口设计，确保在强振动、高电磁干扰环境下稳定运行。
典型应用
车载乘客信息系统（PIS）、视频监控系统（CCTV）
列车控制与诊断网络、实时数据采集传输
轨道交通信号系统、车载无线覆盖
严苛工业环境下的自动化控制与通信网络
IS3020E4BP-20P-M12-DC 系列其无源旁路功能可确保网络在多点故障时仍保持正常运行，以高可靠、强适应、智管理的特性，为轨道交通及严苛工业场景提供全天候网络连接，助力智慧交通与工业互联的稳定实现。
特性
符合标准：IEEE802.3、IEEE 802.3u、IEEE802.3z、IEEE802.3af/at
端口配置：24个铜缆端口，配备M12 D和M12 X编码连接器
PoE功能：20×10/100M端口支持PoE供电（符合802.3af/at）
旁路保护：4×10/100/1000M端口支持2对无源旁路功能
背板带宽：12Gbps高吞吐量
环网冗余：支持RSTP、EAPS、ERPS环网保护协议（恢复时间＜20ms）
三层路由：支持静态路由、OSPF、RIP、VRRP、BGP协议
CLI管理：提供命令行接口配置
管理方式：HTTP/HTTPS/Telnet/SSH/SNMP/Console
工业认证：满足EN50155工业标准（轨道交通）
电源输入：宽压44~57VDC
工作温度：-40～75℃宽温范围
防护等级：IP40外壳防护
接口 | |
以太网接口 | 20个百兆PoE端口 (M12 D-code) 4个千兆Bypass端口 (M12 X-code) |
管理接口 | Console (M12 D-code) |
电源接口 | 冗余电源输入(M12 A-code) |
LED指示灯 | 电源灯，网口灯，PoE灯 |
产品属性 | |
背板带宽 | 12Gbps |
包转发率 | 8.92 Mpps |
转发模式 | 储存转发 |
包转发缓存 | 12 Mbit |
DDR内存 | 2 Gbit |
Flash储存 | 512 Mbit |
MAC地址表大小 | 16K |
巨型帧 | 16K |
ACL表大小 | 512 |
VLAN 数量 | 4K |
三层接口数量 | 512 |
组播组 | 1K |
路由主机数量 | 512 IPv4 or 256 IPv6 |
路由表大小 | 64 |
端口优先级队列 | 8 |
物理特性 | |
尺寸 | 265 x 147 x 56mm |
重量 |
|
工作温度 | -40 to 75℃ |
储存温度 | -40 to 75℃ |
工作湿度 | 5 to 95% 无凝结 |
供电方式 | 48VDC |
最大功耗 | 20W（无PoE负载时） |
尺寸 | 支持旁路电源故障旁路功能（仅限千兆端口） |
以太网供电 | |
PoE端口 | Ports 1-20 |
PoE标准 | IEEE802.3af, IEEE802.3at |
PoE单口最大功率 | 30W |
PoE输出电压 | 48VDC (Depend on Power input) |
PoE Pin脚定义 | V- (M12 Pin1,2), V+ (M12 Pin 3,4) |
PoE管理 | 支持PoE状态查看和供电控制 |
端口配置 | |
使能开关 | 支持单独控制每个端口的启用和禁用 |
自动协商 | 支持端口自动协商和强制模式 |
流量控制 | 全双工支持IEEE802.3x 半双工支持backpressure |
风暴控制 | 支持广播、组播和未知单播的带宽控制 |
端口镜像 | 支持多对一的端口镜像 |
| 支持双向端口限速 |
端口聚合 | 支持静态端口聚合 支持动态端口聚合 支持最多8组，每组最多8个端口 |
端口聚合算法 | 支持基于源MAC / 目的MAC / 源和目的MAC的算法 支持基于源IP / 目的IP / 源和目的IP的算法 |
端口隔离 | 每个端口可以配置为彼此隔离的受保护端口 |
MAC配置 | |
MAC地址表管理 | 支持手动清空MAC地址表 |
传输模式 | 支持IVL传输模式 |
静态MAC地址表 | 支持 |
MAC地址绑定 | 支持 |
MAC地址过滤 | 支持 |
MAC学习数量限制 | 支持基于端口的MAC地址学习数量限制 |
VLAN配置 | |
基于802.1Q VLAN | 支持 |
基于端口的 VLAN | 支持 |
基于IP的 VLAN | 支持 |
基于协议的VLAN | 支持 |
访客VLAN | 支持 |
私有VLAN | 支持 |
环网协议 | |
生成树 | 支持 STP/RSTP/MSTP |
BPDU防护 | 支持 |
BPDU 过滤器 | 支持 |
端口环路检测 | 支持 |
EAPS协议 | 支持RFC3619 |
ERPS协议 | 支持 |
LLDP 协议 | 支持 LLDP and LLDP-MED |
UDLD 协议 | 完全兼容CISCO的UDLD协议 |
三层转发 | |
静态ARP | 支持 |
静态路由 | 支持 |
策略路由 | 支持 |
RIP | 支持 RIP v1/v2 |
OSPF | 支持 OSPF v2 |
VRRP | 支持 |
VLLP | 支持 |
BGP | 支持 |
组播 | |
PIM-SM | 支持 |
IGMP | 支持 v1/v2/v3 |
MLD SNOOPING | 支持 v1/v2 |
IGMP SNOOPING | 支持 v1/v2/v3 |
IGMP SNOOPING 查询器 | 支持 |
IGMP SNOOPING 快速离开 | 支持 |
IGMP SNOOPING 过滤 | 支持 |
MVR | 支持 |
GMRP | 支持 |
| 支持 |
未知组播控制 | 支持 |
访问控制列表 (ACL) | |
基于标准IP | 支持 |
基于扩展IP | 支持 |
基于MAC IP | 支持 |
基于MAC ARP | 支持 |
基于时间 | 支持 |
端口过滤 | 支持 |
优先级 (QOS) | |
算法 | 支持WRR, SP, WFQ |
基于端口 | 支持 |
基于802.1p | 支持 |
基于DSCP | 支持 |
DHCP | |
DHCP 客户端 | 支持 |
DHCP 中继 | 支持 |
DHCP 服务器 | 支持 |
DHCP option 82 | 支持 |
DHCP Snooping | 支持 |
安全配置 | |
管理员安全配置 | 支持启用和禁用TELNET、WEB和SNMP服务 支持TELNET、WEB和SNMP服务绑定基于标准IP的ACL 支持设置TELNET连接数量 |
CPU防攻击 | 支持交换机自我安全保护，防止流量攻击 |
IP-MAC-端口绑定 | 支持三元绑定（IP、MAC、端口） |
AAA | 支持802.1x协议 支持RADIUS协议 支持RADIUS服务器认证授权和计费 支持基于MAC的802.1认证 支持802.1x访客VLAN |
DHCP SNOOPING | 支持 动态ARP绑定以防止ARP欺骗 支持 动态IP、MAC端口绑定 支持 固定端口连接到DHCP服务器，以防止私自连接到DHCP服务器 |
防止ARP欺骗 | 支持手动配置基于MAC ARP的ACL规则防止ARP欺骗 支持DHCP SNOOPING功能，当DHCP获得IP地址时，动态绑定ARP和端口 |
IPv6 | |
ICMPv6 | 支持 |
IPv6 邻居发现 | 支持 |
MLD Snooping | 支持 |
IPv6 Telnet | 支持 |
管理特性 | |
命令行管理 | 支持串口 支持Telnet 支持SSH |
Web管理界面 | 支持 |
SNMP管理 | 支持SNMP协议 支持SNMP TRAP 支持标准和私有MIB |
用户管理 | 支持多用户 |
查看CPU利用率 | 支持 |
查看内存占用率 | 支持 |
日志管理 | 支持 |
上传和下载配置 | 支持 |
固件升级 | 支持 |
系统时间 | 支持本地设置时间 支持SNTP协议获取网络时间 |
调试工具 | |
PING | 支持 |
路由跟踪 | 支持 |
TELNET客户端 | 支持 |
包装清单 | |
交换机 | 1台 |
使用手册 | 1张 |
DB9转M12串口线 | 1条 |
交换机型号 | |
IS3020E4BP-20P-M12-DC48 | 24口EN50155 三层管理工业级型PoE交换机 |
线材 | |
M12-P-5-A-IP67-1 | M12-to-Power cable, 5-pin A-coded IP67, 1 m |
M12-R-8-X-IP67-1 | M12-to-RJ45 cable, 8-pin X-coded IP67, 1 m |
M12-M-8-X-IP67-1 | M12-to-M12 cable, 8-pin X-coded, IP67, 1 m |
M12-C-5-D-IP67-1 | M12-to-DB9 cable, 5-pin (7 pos with 5pin) D-coded IP67, 1 m |
M12 防尘帽 | |
M12-CAP-F-P | Plastic cap for M12 female connector |
M12-CAP-M-P | Plastic cap for M12 male connector |
M12 DIY插头 | |
M12-CON-5-A-IP67-M | DIY Metal connector for M12 5-pin A-coded |
M12-CON-4-D-IP67-M | DIY Metal connector for M12 4-pin D-coded |
M12-CON-8-X-IP67-M | DIY Metal connector for M12 8-pin X-coded |
