产品描述

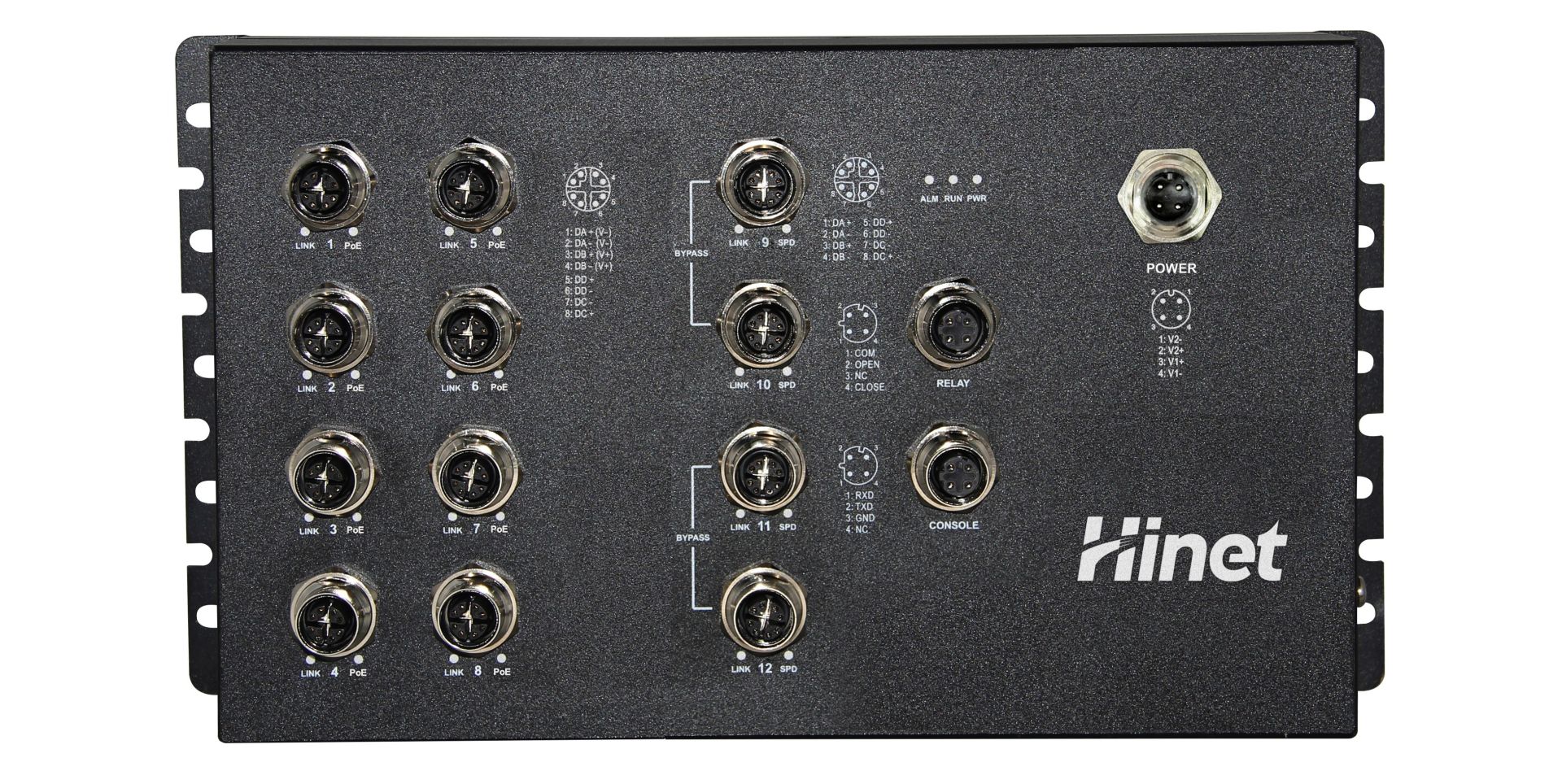

IS3008G4BP-8P-M12-DC 系列是专为轨道交通行业设计的工业以太网交换机，严格遵循EN50155、EN50121等行业标准。该系列产品采用高强度金属外壳与紧凑型结构，支持-40℃~75℃宽温工作与IP40高防护等级，具备卓越

的抗震、防尘、防水性能，适用于车载等严苛环境。

核心优势
轨交级可靠：全面符合EN50155、EN50121等轨交行业标准，支持宽温工作（-40℃~75℃）与IP40防护等级，M12接口配置有效抵御振动与冲击，保障列车运行中网络不间断。
灵活供电：支持IEEE 802.3at/af标准，单端口最大PoE输出30W，可为多类PD设备（如车载摄像头、无线AP）集中供电，简化布线。
智能网络管理：支持二层/三层网络协议，包括 RSTP、EAPS、ERPS环网冗余协议（＜20ms自愈）、DHCP Option82，满足高实时性与可靠性组网需求。
紧凑强固设计：壁挂式安装与优化外形尺寸适配有限空间，金属外壳与全密封接口设计，确保在强振动、高电磁干扰环境下稳定运行。
典型应用
车载乘客信息系统（PIS）、视频监控系统（CCTV）
列车控制与诊断网络、实时数据采集传输
轨道交通信号系统、车载无线覆盖
严苛工业环境下的自动化控制与通信网络

IS3008G4BP-8P-M12-DC 系列其无源旁路功能可确保网络在多点故障时仍保持正常运行，以高可靠、强适应、智管理的特性，为轨道交通及严苛工业场景提供全天候网络连接，助力智慧交通与工业互联的稳定实现。

特性
符合标准：IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE802.3z、IEEE802.3af/at
端口配置：12×10/100/1000M 铜缆端口，配备M12 X编码连接器
PoE功能：8×10/100/1000M端口支持PoE供电（符合802.3af/at）
旁路保护：4×10/100/1000M端口支持2对无源旁路功能
背板带宽：24Gbps高吞吐量
环网冗余：支持RSTP、EAPS、ERPS环网保护协议（恢复时间＜20ms）
三层路由：支持静态路由、OSPF、RIP、VRRP、BGP协议
CLI管理：提供命令行接口配置
管理方式：HTTP/HTTPS/Telnet/SSH/SNMP/Console
工业认证：满足EN50155工业标准（轨道交通）
电源输入：宽压44~57VDC
工作温度：-40～75℃宽温范围
防护等级：IP40外壳防护

接口
以太网接口	8个千兆PoE端口 (M12 X-code)
	4个千兆Bypass端口 (M12 X-code)
管理接口	Console (M12 D-code)
电源接口	冗余电源输入(M12 A-code)
LED指示灯	电源灯，端口速率灯，PoE灯
产品属性
背板带宽	24 Gbps
包转发率	17.8Mpps
转发模式	储存转发
包转发缓存	12 Mbit
DDR内存	2 Gbit
Flash储存	512 Mbit
MAC地址表大小	16K
巨型帧	16K
ACL表大小	512
VLAN 数量	4K
三层接口数量	512
组播组	1K
路由主机数量	512 IPv4 or 256 IPv6
路由表大小	64
端口优先级队列	8
物理特性
尺寸	205 x 147 x 52mm（DC57-M12） 270 x 147 x 52mm（DC150-M23可选）
重量	2KG
工作温度	-40 to 75℃
储存温度	-40 to 85℃
工作湿度	5 to 95% 无凝结
供电方式	44V-57VDC 16.8V-57VDC(可选) 50V-150VDC(可选)
最大功耗	20W（无PoE负载时）
以太网供电
PoE端口	Ports 1-8
PoE标准	IEEE802.3af, IEEE802.3at
PoE单口最大功率	30W
PoE输出电压	52VDC (Depend on Power input)
PoE Pin脚定义	V- (M12 Pin1,2), V+ (M12 Pin 3,4)
PoE管理	支持PoE状态查看和供电控制
端口配置
启用与禁用	支持启用与禁用控制
自动协商	支持强制端口模式和速率
流量控制	支持IEEE802.3x全双工流量控制；支持半双工背压流控制
风暴控制	支持对广播、多播和DLF（未知单播）数据包的速率限制
风暴约束	支持检测广播数据包、组播数据包，或者在该端口上接收单播数据包，如果速率超过阈值，则关闭该端口。
端口镜像	支持
端口速率限制	支持端口进出速率限制
链路聚合	支持手动链路聚合
	支持LACP动态链路聚合
	支持最多32个聚合组，每个组最多8个端口
	支持源MAC、目的MAC、源目的MAC、源IP、目的IP、源目的IP路由策略
端口保护	每个端口可以配置为彼此隔离的受保护端口
端口冗余	支持
光纤端口DDM (数字诊断监控)	支持
MAC 配置
MAC地址表管理	支持
转发模式	支持IVL转发模式
静态MAC地址	支持
MAC绑定	支持
MAC地址过滤器	支持
MAC学习控制	基于端口控制MAC学习
VLAN 配置
基于802.1Q的VLAN	支持
基于MAC的VLAN	支持
基于IP的VLAN	支持
基于协议的VLAN	支持
语音VLAN	支持
专用 VLAN	支持
VLAN映射	支持 1:1 映射
Q-in-Q	支持基础Q-in-Q
	支持灵活Q-in-Q
GVRP	支持
可靠性协议
生成树协议	支持 STP/RSTP/MSTP
端口环路检测	支持
EAPS	支持 RFC3619
ERPS	支持 G.8032/Y.1344
LLDP	支持 LLDP & LLDP-MED
UDLD	完全兼容CISCO的UDLD协议
VLLP (VRRP Layer-2 Loop Protection）	支持,仅与VRRP一起使用
三层路由
ARP	支持静态和动态ARP
静态路由	支持基于IPv4和IPv6的静态路由
VLAN 接口	支持 32 VLAN 接口
RIP	支持 RIP v1/v2 & IPv6 RIPng
OSPF	支持 OSPFv2 & IPv6 OSPFv3
BGP	支持 BGP4 & IPv6 BGP4+
Policy Route	支持
VRRP	支持
组播
PIM-SM	支持
IGMP	支持 v1/v2/v3
MLD SNOOPING	支持 v1/v2
IGMP SNOOPING	支持 v1/v2/v3
IGMP SNOOPING查询器	支持
IGMP SNOOPING快速离开	支持
IGMP SNOOPING过滤	支持
MVR	支持
GMRP	支持
静态组播地址	支持
未知组播控制	支持
访问控制列表 (ACL)
基于标准IP的ACL	支持
基于扩展IP的ACL	支持
基于MAC和IP的访问控制列表（ACL）	支持
基于MAC ARP的访问控制列表（ACL）	支持
ACL端口过滤	支持
基于时间的ACL	支持
服务质量 (QOS) )
端口队列数量	8
端口队列调度模式	支持 WRR, SP, WFQ
基于端口的排序	支持
基于802.1p排序	支持
基于DSCP排序	支持
基于ACL排序	支持
QoS策略	支持数据包映射到队列
	支持COS或DSCP标记
	支持数据流的速率限制
	支持数据流统计
	支持数据流镜像
DHCP
DHCP 客户端	支持
DHCP 监视	支持
DHCP 中继	支持
DHCP 服务器	支持
DHCP option 82	支持
安全
管理安全	支持启动和关闭TELNET, WEB和SNMP服务
	支持将TELNET、SSH、WEB和SNMP服务绑定到标准IP访问控制列表（IP ACLs）
	支持限制TELNET连接数量
CPU 保护	支持交换机自我安全保护，防止流量攻击
IP-MAC地址绑定	支持静态配置的IP、MAC和端口之间的绑定
AAA	支持802.1x协议
	支持RADIUS协议
	支持RADIUS服务器认证、授权和计费
	支持基于MAC的802.1X认证
	支持802.1x访客VLAN
DHCP 监视	支持动态ARP绑定，防止ARP欺骗
	支持动态IP、MAC和端口绑定
	支持指定端口连接DHCP服务器，防止私接DHCP服务器
防止 ARP 欺骗	支持手动配置基于MAC ARP的ACL规则防止ARP欺骗
	支持DHCP SNOOPING功能，当DHCP获取IP地址时，交换机动态绑定ARP和端口，以防止ARP欺骗
IPv6
IPv4/IPv6双协议栈	支持
IPv6 地址	支持手动地址配置和无状态地址自动配置
IPv6 邻居发现	支持
ICMPv6	支持
IPv6 Path MTU Discovery	支持
管理特性
CLI管理	支持Console、TELNET和SSH
	支持基于IPv4和IPv6的多个TELNET连接
	支持基于IPv4和IPv6的多个SSH连接
WEB 管理	支持基于IPv4和IPv6的HTTP协议
	支持基于IPv4和IPv6的HTTPS协议
SNMP 管理	支持SNMP v1、v2c、v3
	支持SNMP TRAP
	支持大量标准和私有MIB（管理信息库）
	支持基于IPv4和IPv6的SNMP和TRAP协议
用户管理	支持多用户管理
TACACS+	支持通过TACACS+服务器远程用户名和密码进行交换机认证
	支持PAP和CHAP模式下的密码加密
	支持通过TACACS+服务器对交换机的命令进行授权
	支持基于IPv4和IPv6的TACACS+协议
RMON	支持RMON 1、2、3和9组
Log 管理	支持本地日志管理
	支持基于IPv4和IPv6的SYSLOG
集群管理	支持NDP
	支持NTDP
	支持手动和自动加入集群组
	支持集群统一管理
配置文件	支持上传和下载配置文件
	支持基于TFTP传输的IPv4和IPv6
软件升级	支持基于TFTP传输的IPv4和IPv6
时钟管理	支持本地时间管理
	支持SNTP协议获取时钟
调试工具
PING	支持
PING6	支持
TRACEROUTE	支持
TELNET Client	支持基于TELNET客户端的IPv4和IPv6协议
SSH Client	支持基于SSH客户端的IPv4和IPv6
TWAMP	支持TWAMP服务器和会话反射器
包装清单
交换机	1台
使用手册	1张
DB9转M12串口线	1条
接地线	1条

IS3008G4BP-8P-M12-DC57	8口EN50155 三层管理型Bypass工业级PoE交换机
线材
M12-P-5-A-IP67-1	M12-to-Power cable, 5-pin A-coded IP67, 1 m
M12-R-8-X-IP67-1	M12-to-RJ45 cable, 8-pin X-coded IP67, 1 m
M12-M-8-X-IP67-1	M12-to-M12 cable, 8-pin X-coded, IP67, 1 m
M12-C-5-D-IP67-1	M12-to-DB9 cable, 5-pin (7 pos with 5pin) D-coded IP67, 1 m
M12 防尘帽
M12-CAP-F-P	Plastic cap for M12 female connector
M12-CAP-M-P	Plastic cap for M12 male connector
M12 DIY插头
M12-CON-5-A-IP67-M	DIY Metal connector for M12 5-pin A-coded
M12-CON-4-D-IP67-M	DIY Metal connector for M12 4-pin D-coded
M12-CON-8-X-IP67-M	DIY Metal connector for M12 8-pin X-coded
