IDS1002F1 2个百兆RJ45口+ 1个百兆 SFP插槽口导轨式工业交换机

产品概述

技术参数

应用场景

选配信息

文件下载

产品资料

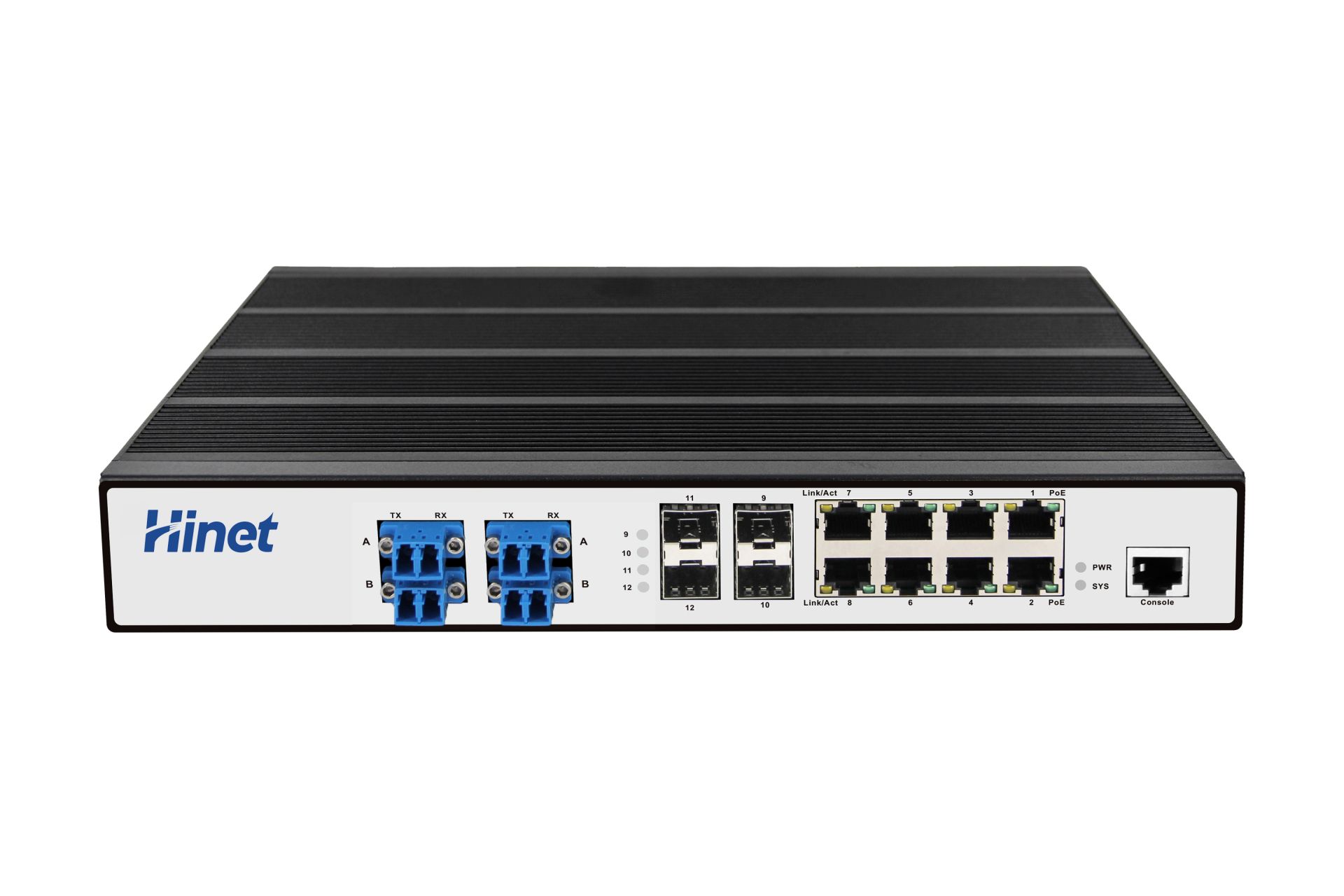

IRS5008F4-BP-8P 是专为关键任务型工业场景打造的一款坚固型高性能千兆三层光纤PoE交换机。该设备集成8个PoE+端口、4个双工LC光纤端口及其自动光旁路BYPASS端口，确保即使在电源故障时也能实现零中断运行，为对可靠性有严苛要求的网络提供坚实保障。

核心优势
工业级坚固：采用宽温设计（-40℃~+75℃），具备高防护等级与强电磁抗干扰能力，适应极端工业环境，支持24*7连续稳定运行。
毫秒级旁路保护：内置自动光旁路功能，在断电瞬间（毫秒级）自动激活旁路模式，在远端设备间建立直连光路，确保持续通信不中断。
高功率PoE+支持：符合IEEE 802.3af/at标准，单端口最高可提供30W输出功率，能为IP电话、无线AP、网络摄像机等PD设备供电。
三层路由能力：支持静态路由/RIP协议，实现高效的跨VLAN及跨网络通信。
安全可管理：提供ACL、VLAN、QoS等高级安全功能，支持Web、CLI、SNMP等多种管理方式，实现精细化的网络控制与远程管理。
典型应用
电力监控与变电站自动化系统
轨道交通与交通信号监控网络
工业物联网(IIoT)与工厂自动化控制
关键任务通信系统（如应急指挥、油气管道监控）
远程IP视频监控与安防网络
IRS5008F4-BP-8P以工业级的可靠性、零中断的旁路保护机制与智能化的网络管理，为关键基础设施构建持续稳定的数据与电力传输桥梁

特性
高性能三层交换：工业级三层交换机，配备96Gbps高背板带宽，支持静态路由/策略路由 /RIP/OSPF/VRRP等多路由协议。
多速率端口配置：提供8个PoE+端口、4个双工LC光纤端口及其自动光旁路端口，兼容IEEE802.3bz/ab/z等以太网标准。
大功率PoE供电：支持IEEE802.3af/at标准，8个PoE端口，单端口最高输出30W可驱动无线AP、IP电话及视频监控设备。
智能管理特性：支持MLD Snooping、IGMP Snooping多媒体优化，配备端口镜像、流控、带宽控制、广播风暴抑制等管理功能。
灵活组网能力：支持802.1Q VLAN、端口聚合(LACP)、生成树协议(802.1d/w/s)及基于端口的服务等级(802.1p)。
多重安全机制：集成802.1X认证、IP/MAC/ARP ACL、DHCP Snooping等安全特性，支持系统事件日志记录。
多元管理方式：支持Web网管/SNMP/SSH/Telnet/Console/CLI等多种管理接口，适配企业级运维需

产品属性
网络接口	8x1Gbps PoE 4x10Gbps SFP+ 4xDuplex LC(Bypass)
管理接口	1xConsole
LED指示灯	电源 (Power), 链接/活动 (Link/Act), PoE
产品性能
背板带宽	96Gbps
包转发率	71.42 Mpps
转发模式	储存转发
包转发缓存	12 Mbit
DDR内存	2 Gbit
Flash 储存	512 Mbit
MAC 地址表大小	16K
巨型帧	16KB
ACL表	1K
VLAN 数量	4K
路由数量	512
组播表	512
路由主机	512
路由表大小	64
端口优先级队列	8
物理性质
尺寸	330x200x44mm
重量	3.5KG
工作温度	-40℃— 75℃
储存温度	-40℃— 85℃
工作湿度	5 to 95%无凝结
供电方式	44-57DC
最大功耗	15W（无PoE负载）
以太网供电
PoE端口	Ports 1-8
PoE标准	IEEE802.3af, IEEE802.3at
PoE单口最大功率	30W
PoE输出电压	52VDC
PoE Pin脚定义	V- ( Pin1,2), V+ (Pin 3,6)
端口配置
启用与禁用	支持启用与禁用控制
自动协商	支持强制端口模式和速率
流量控制	支持IEEE802.3x全双工流量控制；支持半双工背压流控制
风暴控制	支持对广播、多播和DLF（未知单播）数据包的速率限制
风暴约束	支持检测广播数据包、组播数据包，或者在该端口上接收单播数据包，如果速率超过阈值，则关闭该端口。
端口镜像	支持
端口速率限制	支持端口进出速率限制
链路聚合	支持手动链路聚合
	支持LACP动态链路聚合
	支持最多32个聚合组，每个组最多8个端口
	支持源MAC、目的MAC、源目的MAC、源IP、目的IP、源目的IP路由策略
端口保护	每个端口可以配置为彼此隔离的受保护端口
端口冗余	支持
光纤端口DDM (数字诊断监控)	支持
MAC 配置
MAC地址表管理	支持
转发模式	支持IVL转发模式
静态MAC地址	支持
MAC绑定	支持
MAC地址过滤器	支持
MAC学习控制	基于端口控制MAC学习
VLAN 配置
基于802.1Q的VLAN	支持
基于MAC的VLAN	支持
基于IP的VLAN	支持
基于协议的VLAN	支持
语音VLAN	支持
专用 VLAN	支持
VLAN映射	支持 1:1 映射
Q-in-Q	支持基础Q-in-Q
	支持灵活Q-in-Q
GVRP	支持
可靠性协议
生成树协议	支持 STP/RSTP/MSTP
端口环路检测	支持
EAPS	支持 RFC3619
ERPS	支持 G.8032/Y.1344
LLDP	支持 LLDP & LLDP-MED
UDLD	完全兼容CISCO的UDLD协议
VLLP (VRRP Layer-2 Loop Protection）	支持,仅与VRRP一起使用
三层路由
ARP	支持静态和动态ARP
静态路由	支持基于IPv4和IPv6的静态路由
VLAN 接口	支持 32 VLAN 接口
RIP	支持 RIP v1/v2 & IPv6 RIPng
OSPF	支持 OSPFv2 & IPv6 OSPFv3
BGP	支持 BGP4 & IPv6 BGP4+
Policy Route	支持
VRRP	支持
组播
PIM-SM	支持
IGMP	支持 v1/v2/v3
MLD SNOOPING	支持 v1/v2
IGMP SNOOPING	支持 v1/v2/v3
IGMP SNOOPING查询器	支持
IGMP SNOOPING快速离开	支持
IGMP SNOOPING过滤	支持
MVR	支持
GMRP	支持
静态组播地址	支持
未知组播控制	支持
访问控制列表 (ACL)
基于标准IP的ACL	支持
基于扩展IP的ACL	支持
基于MAC和IP的访问控制列表（ACL）	支持
基于MAC ARP的访问控制列表（ACL）	支持
ACL端口过滤	支持
基于时间的ACL	支持
优先级 (QOS) )
端口队列数量	8
端口队列调度模式	支持 WRR, SP, WFQ
基于端口的排序	支持
基于802.1p排序	支持
基于DSCP排序	支持
基于ACL排序	支持
QoS策略	支持数据包映射到队列
	支持COS或DSCP标记
	支持数据流的速率限制
	支持数据流统计
	支持数据流镜像
DHCP
DHCP 客户端	支持
DHCP 监视	支持
DHCP 中继	支持
DHCP 服务器	支持
DHCP option 82	支持
安全
管理安全	支持启动和关闭TELNET, WEB和SNMP服务
	支持将TELNET、SSH、WEB和SNMP服务绑定到标准IP访问控制列表（IP ACLs）
	支持限制TELNET连接数量
CPU 保护	支持交换机自我安全保护，防止流量攻击
IP-MAC地址绑定	支持静态配置的IP、MAC和端口之间的绑定
AAA	支持802.1x协议
	支持RADIUS协议
	支持RADIUS服务器认证、授权和计费
	支持基于MAC的802.1X认证
	支持802.1x访客VLAN
DHCP 监视	支持动态ARP绑定，防止ARP欺骗
	支持动态IP、MAC和端口绑定
	支持指定端口连接DHCP服务器，防止私接DHCP服务器
防止 ARP 欺骗	支持手动配置基于MAC ARP的ACL规则防止ARP欺骗
	支持DHCP SNOOPING功能，当DHCP获取IP地址时，交换机动态绑定ARP和端口，以防止ARP欺骗
IPv6
IPv4/IPv6双协议栈	支持
IPv6 地址	支持手动地址配置和无状态地址自动配置
IPv6 邻居发现	支持
ICMPv6	支持
IPv6 Path MTU Discovery	支持
管理特性
CLI管理	支持Console、TELNET和SSH
	支持基于IPv4和IPv6的多个TELNET连接
	支持基于IPv4和IPv6的多个SSH连接
WEB 管理	支持基于IPv4和IPv6的HTTP协议
	支持基于IPv4和IPv6的HTTPS协议
SNMP 管理	支持SNMP v1、v2c、v3
	支持SNMP TRAP
	支持大量标准和私有MIB（管理信息库）
	支持基于IPv4和IPv6的SNMP和TRAP协议
用户管理	支持多用户管理
TACACS+	支持通过TACACS+服务器远程用户名和密码进行交换机认证
	支持PAP和CHAP模式下的密码加密
	支持通过TACACS+服务器对交换机的命令进行授权
	支持基于IPv4和IPv6的TACACS+协议
RMON	支持RMON 1、2、3和9组
Log 管理	支持本地日志管理
	支持基于IPv4和IPv6的SYSLOG
集群管理	支持NDP
	支持NTDP
	支持手动和自动加入集群组
	支持集群统一管理
配置文件	支持上传和下载配置文件
	支持基于TFTP传输的IPv4和IPv6
软件升级	支持基于TFTP传输的IPv4和IPv6
时钟管理	支持本地时间管理
	支持SNTP协议获取时钟
调试工具
PING	支持
PING6	支持
TRACEROUTE	支持
TELNET Client	支持基于TELNET客户端的IPv4和IPv6协议
SSH Client	支持基于SSH客户端的IPv4和IPv6
TWAMP	支持TWAMP服务器和会话反射器
包装清单
交换机	1pcs
用户手册	1pcs
电源线	1pcs
DB9转RJ45线缆 (DB9 to RJ45 Cable)	1pcs
机架安装套件	2pcs
橡胶脚垫	4pcs
