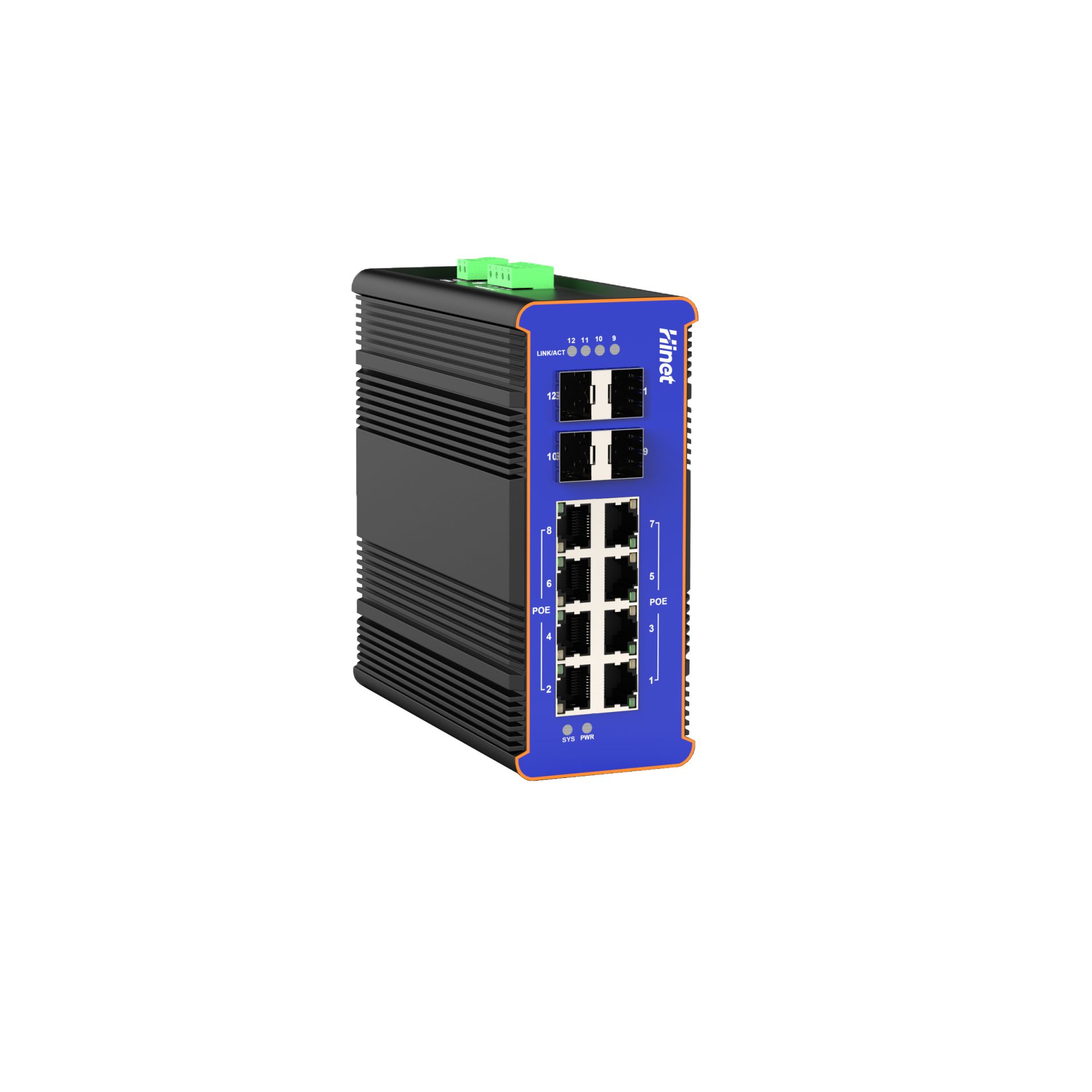

IDS3008F4-8P交换机是深圳市海纳时代电子有限公司自主研发的三层管理型工业级导轨式POE交换机.IDS3008F4-8P提供8个千兆电口，4个千兆光口，POE兼容IEEE802.3af以及IEEE802.3at标准，每个电口支持最大30W输出PoE供电，支持IEEE802.3/802.3u/802.3x，IEEE802.3ab , IEEE802.3z , MDI/MDI-X自适应RJ45端口。该交换机专门为满足灵活多变的工业应用需求而设计，提供一种高性价比工业以太网通讯解决方案。产品具有高的可用性、可靠性、安全性来确保关键数据的传输。IDS3008F4-8P POE交换机还提供冗余电源支持，提供宽范围的直流电源输入。在结构方面，IDS3008F4-8P POE交换机充分考虑工业安装需求，使用DIN钉轨或挂板安装。
“HRP环”技术是海纳时代专门为工业应用而设计开发的，它提供以太网断开后自恢复功能，其恢复时间小于20毫秒。用户可以通过管理界面指定任意端口（包括普通端口和聚合端口）进行组环，以提供更快的恢复速度和更高的通信带宽。
产品特性
● 符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3z，IEEE802.3af，IEEE802.3at
● 支持 8个 10/100/1000TX RJ45口和 4个1000M SFP光口
● 支持8个POE端口
● PoE最大输出功率240W
● 高背板带宽 24Gbps
● 支持标准IP /扩展IP / MAC IP / ARP ACL
● 多媒体应用程序的IGMP侦听和IGMP查询模式
● 端口镜像和带宽控制
● IEEE802.3x流控制
● 支持基于端口的VLAN / 802 .1Q标签VLAN
● 通过LACP支持IEEE802.3ad端口中继
● 支持生成树协议IEEE 802.1d
● 支持IEEE 802.1p服务等级
● 支持IEEE 802.1x用户认证
● 支持广播风暴过滤器
● 支持DHCP服务器和客户端
● 支持系统事件日志
● 支持命令行界面管理
● 通过Web / SNMP / Telnet /控制台进行管理
● 电源端口和数据端口的电涌保护
● 宽电源输入：44〜57VDC
● 宽工作温度：-40〜75℃
● IP30铝壳
● MTBF200,000小时
● EMI：FCC Part 15. CISPR(EN55022) class A
● EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
● EN61000-4-4(EFT)，EN61000-4-5(Surge)，
● EN61000-4-6(CS)，EN61000-4-6(共模传导)
● 工业：IEC6100-6-2
● 铁路：EN50155.EN50121-4
● 交通：NEMA TS-2
● 质保：5年
| 产品属性 |
| 网络接口 | 8 10/100/1000M RJ45 口. 4 1000M 光口. |
| 管理接口 | Console口 |
| LED 指示灯 | 电源, 端口速率、端口联接，PoE |
| 网线 |
| 10Base-T | 2-pair UTP/STP Cat. 3,4,5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
| 100Base-T | 2-pair UTP/STP Cat. 5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
| 1000Base-T | 4-pair UTP/STP Cat. 5E,6 类线 EIA/TIA-568 100-ohm (100m) |
| 产品性能 |
| 交换容量 | 24 Gbps |
| 转发能力 | 23.8 Mpps |
| 转发模式 | 存储和转发 |
| 数据包缓冲存储器 | 4.1 Mbit |
| CPU内存 | 256 Mbit |
| 闪存 | 32 Mbit |
| 闪存 | 8K |
| 巨帧 | 16K |
| VLAN 数量 | 4K |
| ACL 表 | 512 |
| L3 接口 | 32 |
| 端口队列 | 8 |
| PoE 总功率 | 240W |
| 物理性质 |
| 尺寸 | 140x138x40mm |
| 重量 | 1.5KG |
| 工作温度 | -40 to 75℃ |
| 存储温度 | -40 to 85℃ |
| 工作湿度 | 5 to 95% 无凝结 |
| 电压输入范围 | 44-57VDC |
| 最大功耗 | 含PoE：255W 不包括PoE：15W |
| EMC 安全 | FCC, CE, RoHS |
| 可靠性 | MTBF200,000 |
| PoE |
| PoE 端口 | 端口1-8 |
| PoE 标准 | IEEE802.3af, IEEE802.3at |
| 每个端口最大PoE功率 | 30W |
| PoE 电压 | 52VDC |
| PoE 定义 | V- (RJ45 Pin1,2), V+ (RJ45 Pin 3,6) |
| PoE 管理 | 基于端口的PoE状态视图和控制 |
| 端口配置 |
| 启用和禁用 | 支持控制启用和禁用 |
| 自动协商 | 支持强制端口模式和速度 |
| 流控制 | 支持IEEE802.3x全双工 支持半双工背压 |
| 风暴控制 | 支持广播，组播和DLF包速率限制 |
| 端口镜像 | 支持多对一镜像 |
| 速率限制 | 支持端口输入输出速率限制 |
| 链接聚合 | 支持手册链接聚合 支持LACP 最多8个最大聚合组，每个聚合组最多包含8个端口 |
| 整合策略 | 源MAC /目标MAC /源目标MAC 源IP /目标IP /源目标IP |
| 端口保护 | 每个端口可以配置为彼此隔离的受保护端口 |
| MAC配置 |
| MAC地址表管理 | 支持 |
| 传输模式 | 支持IVL传输模式 |
| 静态MAC地址 | 支持 |
| MAC绑定 | 支持 |
| MAC地址过滤器 | 支持 |
| MAC数量限制 | 支持限制每个端口学习的MAC地址数量 |
| VLAN 配置 |
| 基于802.1Q的VLAN | 支持 |
| 基于MAC的VLAN | 支持 |
| 基于IP的VLAN | 支持 |
| 基于协议的VLAN | 支持 |
| 语音VLAN | 支持 |
| 访客VLAN | 支持 |
| 专用 VLAN | 支持 |
| VLAN映射 | Support 1:1 映射 |
| 双VLAN标记 | 支持基本QinQ |
| 可靠性协议 |
| 生成树 | 支持 STP/RSTP/MSTP |
| BPDU防护 | 支持 |
| BPDU 过滤器 | 支持 |
| 端口环路检测 | 支持 |
| EAPS协议 | 支持RFC3619 |
| LLDP 协议 | 支持 LLDP and LLDP-MED |
| UDLD 协议 | 完全兼容CISCO的UDLD协议 |
| 主机路由 |
| 静态ARP | 支持 |
| 静态路由 | 支持 |
| 组播 |
| 静态组播MAC地址 | 支持 |
| IGMP SNOOPING | 支持 |
| MVR | 支持 |
| GMRP | 支持 |
| 访问控制列表（ACL） |
| 基于标准IP | 支持 |
| 基于扩展IP | 支持 |
| 基于MAC IP | 支持 |
| 基于MAC ARP | 支持 |
| 根据时间 | 支持 |
| 端口过滤 | 支持 |
| 服务质量（QOS） |
| 排程模式 | 支持 WRR, SP, WFQ |
| 基于端口排序 | 支持 |
| 基于802.1p的排序 | 支持 |
| 基于DSCP（DiffServ）的排序 | 支持 |
| 基于ACL数据流的排序 | 支持 |
| QoS策略 | 支持包映射到相应的输出队列 支持修改数据包的COS和DSCP标志 数据流的支持限制 支持数据流统计 支持数据流镜像 |
| 安全 |
| 行政安全 | 支持开始和结束TELNET，WEB和SNMP服务 支持TELNET，WEB和SNMP与标准IP ACL的服务绑定 支持控制TELNET的用户数 |
| CPU保护 | 交换机自我安全保护，禁止流量攻击 |
| IP-MAC地址绑定 | 支持静态配置IP，MAC和端口之间的绑定 |
| AAA | 支持802.1x协议 支持RADIUS协议 支持RADIUS服务器认证授权和计费 支持基于MAC的802.1X认证。 支持802.1x访客VLAN |
| DHCP 监听 | 支持动态ARP绑定以防止ARP欺骗 支持动态IP，MAC端口绑定 支持固定端口连接DHCP服务器，防止私下连接DHCP服务器 |
| 防止ARP欺骗 | 支持手动配置基于MAC ARP的ACL规则，防止ARP欺骗 支持DHCP SNOOPING功能，当DHCP获取IP地址时，动态绑定ARP和端口，以防止ARP欺骗 |
| 管理功能 |
| CLI管理 | 支持串口管理 支持TELNET管理 支持SSH管理 |
| WEB管理 | 支持 |
| SNMP 管理 | 支持SNMP协议 支持SNMP TRAP 支持标准和私有MIB |
| 用户管理 | 支持多用户管理 |
| 显示CPU利用率 | 支持 |
| 显示内存利用率 | 支持 |
| 日志管理 | 支持 |
| RMON | 支持 RMON 1,2,3,9 组 |
| 配置下载/上传 | 支持 |
| 升级固件 | 支持 |
| 计时器管理 | 支持本地计时器管理 支持SNTP协议获取时钟 |
| 调试工具 |
| PING | 支持 |
| 追踪 | 支持 |
| TELNET 客户端 | 支持 |
| 包装 |
| 工业级 PoE交换机 | 1pcs |
| 用户手册 | 1pcs |
| DB9 to RJ45线 | 1pcs |
交换机型号 |
IDS3008F4-8P | 三层管理型八口千兆导轨式工业PoE 交换机带4个千兆SFP端口 |
SFP 模块 |
GSFP-RJ45 | 1000M SFP 模块, RJ45 port |
GSFP-M-LC-R5 | 1000M SFP 模块,多模, 500M, 850nm, LC |
GSFP-S-LC-20 | 1000M SFP 模块, 单模, 20km, 1310nm , LC |
GSFP-S-LC-40 | 1000M SFP 模块, 单模, 40km, 1310nm, LC |
GSFP-S-LC-80 | 1000M SFP 模块, 单模, 80km, 1550nm, LC |
